GCL-5F21 华睿2路工业相机用CamerLink数据采集卡 GenIcam协议

　　GCL-5F21 华睿2路工业相机用CamerLink数据采集卡 支持POCL功能 支持20~85MHZ像素时钟 支持Dual Base/Medium/Full/80-Bit 支持多路IO接口 支持Camera Link 2.0协议 符合GenIcam协议标准 10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（DOUT） 接头SDR×2 传输模式Base/Medium/Full/80bit 板载内存1GB 支持相机数量2个（Base）；1个 80-bit、Full、Medium 配套软件 Mvviewer GCL-5F21

　　GCL-5F21

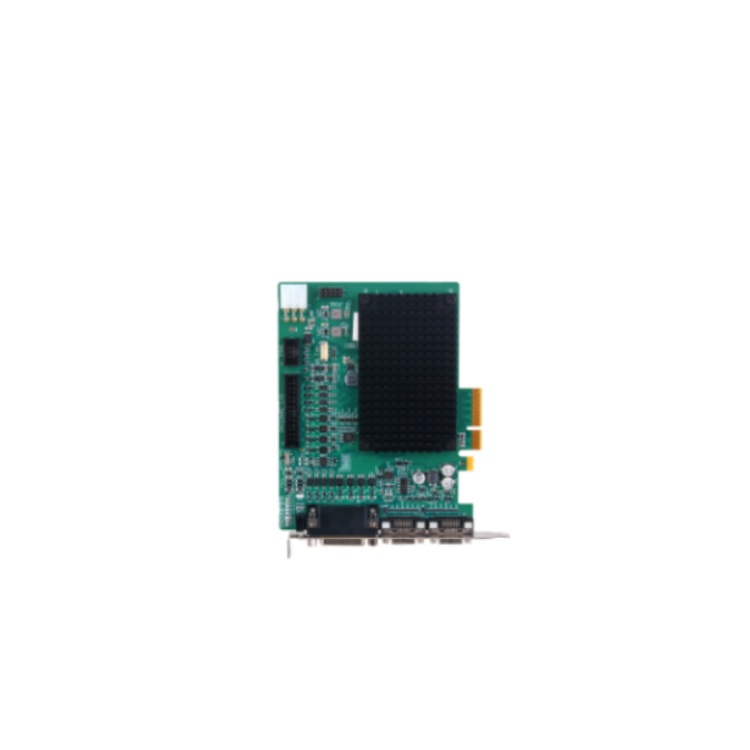

　　杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink数据采集卡

　　GCL-5F21 杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink数据采集卡 功能特性

　　支持POCL功能

　　支持20~85MHZ像素时钟

　　支持Dual Base/Medium/Full/80-Bit

　　支持多路IO接口

　　支持Camera Link 2.0协议

　　符合GenIcam协议标准

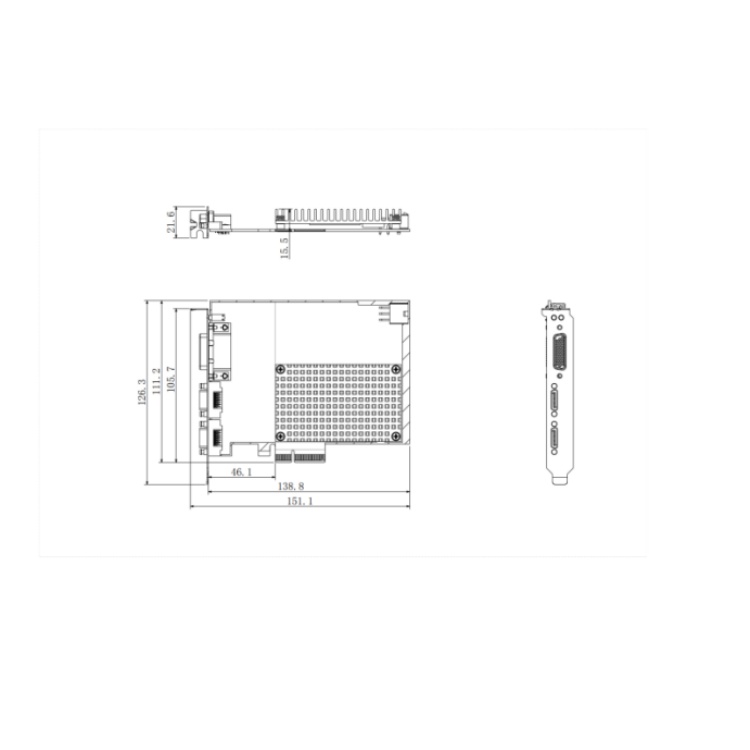

　　GCL-5F21 杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink数据采集卡 结构尺寸图（mm）：

　　GCL-5F21 杭州华睿科技POCL功能2路工业相机用PCIe供电CamerLink数据采集卡 技术参数：

　　型号 GCL-5F21

　　接口参数

　　接口传输速率 6.8Gbps(850 MB/s)

　　接头 SDR×2

　　IO接口 10路IO：2路差分输入(兼容单端)，4路隔离的数字输入（DIN），4路隔离的数字输出（DOUT）

　　连接器 26芯3排高密度Sub-D母座连接器

　　基本参数

　　类型 CamerLink采集卡

　　型号 GCL-5F21

　　协议标准 Camera Link 2.0

　　支持的像素格式 Mono 8/10/12 Bayer 8/10/12 RGB 8

　　传输模式 Base/Medium/Full/80bit

　　像素时钟 20MHz~85MHz

　　TAP数 1/2/3/4/8/10tap

　　板载内存 1GB

　　支持相机类型 Camera Link接口工业相机

　　支持相机数量 2个（Base）；1个 80-bit、Full、Medium

　　软件

　　配套软件 Mvviewer

　　操作系统 Windows 7/8/10 64 bit

　　电源

　　供电方式 PCIe供电/ATX 6pin 接插件

　　功耗 8W (不含POCL)

　　结构参数

　　产品尺寸 151.6mm×126.3mm×21.6mm

　　净重 175.1g

　　主机接口

　　总线接口 PCIe Gen2 X4

　　总线速率 5GT/s（PCIe 2.0）

　　总线传输带宽 1780MB/s(峰值带宽)， 1650 MB/s（持续带宽）

　　环境参数

　　工作温度 0~50℃

　　储存温度 -20~70℃

　　工作湿度 10% ~ 90%RH 无冷凝

　　储存湿度 10% ~ 90%RH 无冷凝
