　　GX3-6D40

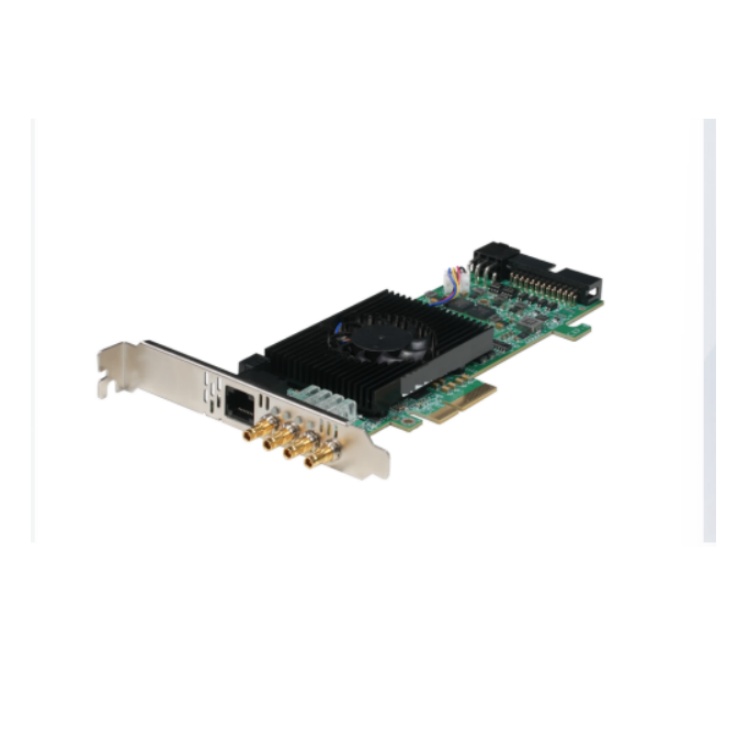

　　华睿科技4 路工业相机用PCIE供电CXP-6采集卡

　　GX3-6D40 华睿科技4 路工业相机用PCIE供电CXP-6采集卡 功能特性

　　支持高达3300 MB/s的总线带宽

　　4个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

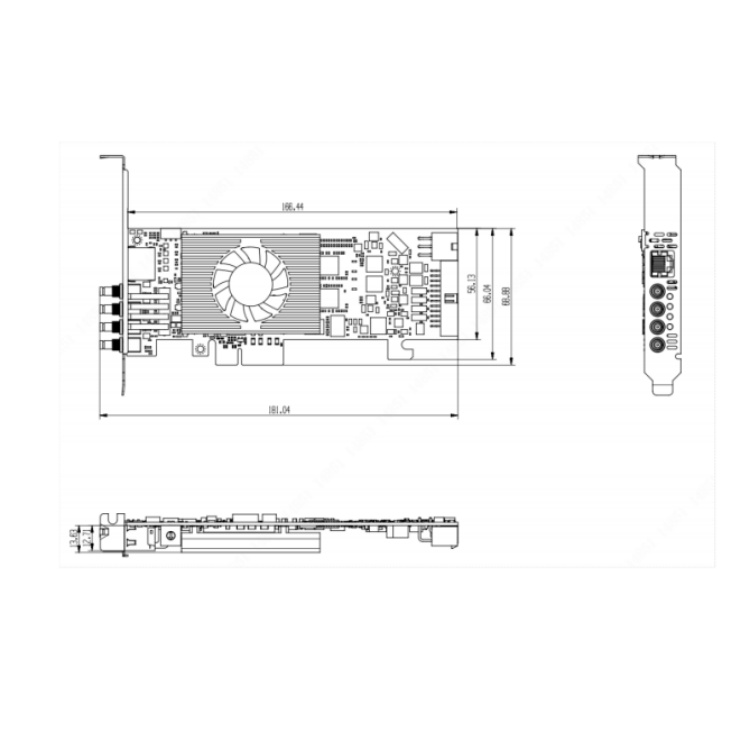

　　GX3-6D40 华睿科技4 路工业相机用PCIE供电CXP-6采集卡 结构尺寸图（mm）：

　　GX3-6D40 华睿科技4 路工业相机用PCIE供电CXP-6采集卡 技术参数：

　　型号 GX3-6D40

　　接口参数

　　接口传输速率 1.25/2.5/3.125/5/6.25Gbps（CXP-1/2/3/5/6）

　　指示灯 4 个全色 LED，可按 CXP 规范显示对应 DIN 1.0/2.3 接口状态

　　接头 4 × DIN 1.0/2.3

　　IO接口 面板IO:4 个光隔离输入 板上扩展:4 个光隔离输入、2 个光隔离输出、2 个 TTL 输入/输出

　　连接器 RJ45连接器，2×12 2.54 间距连接器

　　基本参数

　　类型 CXP-6

　　型号 GX3-6D40

　　通道数 4路

　　协议标准 CoaXPress 1.1/2.0

　　支持的像素格式 Mono 8/10/12/16 等系列 Bayer 8/10/12/16 等系列 RGB 8/10/12/16 等系列 YCbCr

　　8/10/12/16等系列 符合PFNC规范的各种格式都支持

　　板载内存 2GB,DDR4-2400

　　支持相机数量 zui多4个

　　软件

　　配套软件 Mvviewer

　　操作系统 Windows 10/11/Server 2019(x64)

　　电源

　　供电方式 PCIE供电：采集卡采用PCIE金手指供电； 外接电源：一个板载6 Pin

　　PEG连接器，当使用POCXP对相机供电时必须连接此接口，可提供的总功率zui大为24W

　　功耗 20 W

　　结构参数

　　产品尺寸 167.5mm×68.9mm×21.6mm

　　包装盒尺寸 200 mm ×140 mm ×40 mm

　　净重 150g

　　环境参数

　　工作温度 0~50℃

　　工作湿度 10% ~ 90%RH 无冷凝

　　储存温度 -20~60℃

　　储存湿度 10% ~ 90%RH 无冷凝

　　主机接口

　　总线接口 PCIe Gen3 X4

　　总线传输带宽 3300MB/s(持续带宽)
