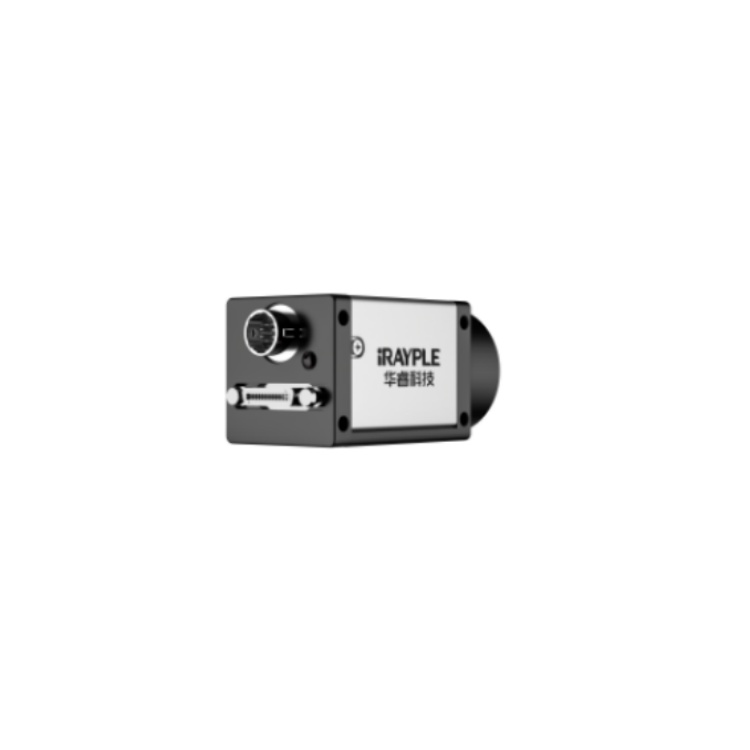

A7A20MK401 华睿1200万1.1英寸黑白CameraLink相机 镜头C接口
A7A20MK401 华睿1200万1.1英寸黑白CameraLink相机 分辨率4096×3000 像元3.45μm×3.45μm 镜头接口C接口 CameraLink接口，base模式，zui高提供2.5Gbps有效带宽 支持软件触发/硬件触发/自由运行等多种模式 支持多种图像数据格式输出、ROI、镜像等 符合CameraLink V2.0协议和GenICam标准 符合GenCP V1.1标准通信协议 支持PoCL供电，外部供电 信噪比>38dB 动态范围>70dB A7A20MK401
A7A20MK401
华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门20fps黑白CameraLink接口A系列小面阵相机
A7A20MK401 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门20fps黑白CameraLink接口A系列小面阵相机 功能特性
CameraLink接口，base模式，zui高提供2.5Gbps有效带宽。
支持软件触发/硬件触发/自由运行等多种模式。
支持多种图像数据格式输出、ROI、镜像等。
符合CameraLink V2.0协议和GenICam标准。
符合GenCP V1.1标准通信协议
支持PoCL供电，外部供电
符合CE，FCC，UL，RoHS认证

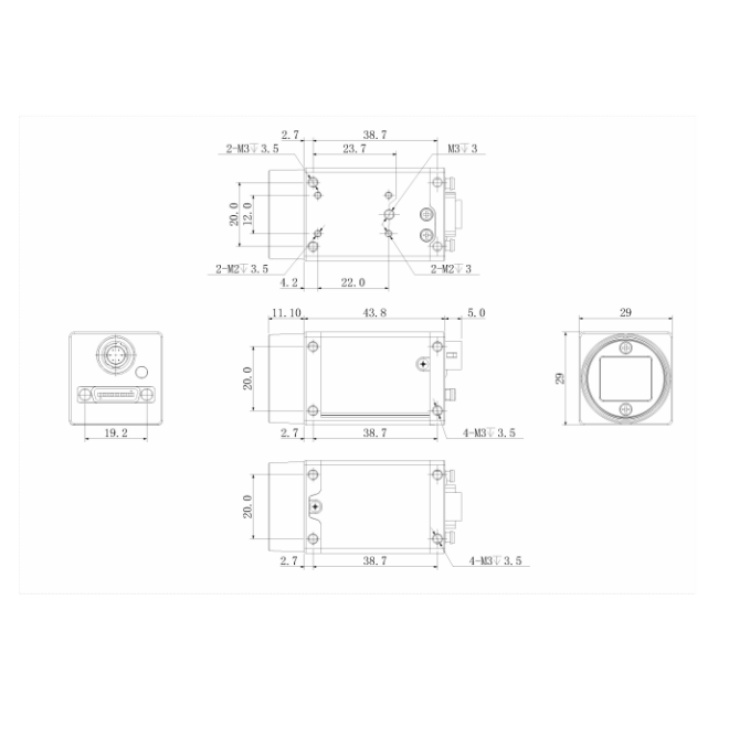

A7A20MK401 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门20fps黑白CameraLink接口A系列小面阵相机结构尺寸图（mm）：
A7A20MK401 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门20fps黑白CameraLink接口A系列小面阵相机技术参数
型号 A7A20MK401
基本参数
传感器 IMX304
传感器类型 1.1英寸CMOS
快门类型 Global
分辨率 4096 × 3000
帧率 20 fps
位深 10
黑白/彩色 黑白
像元 3.45 μm × 3.45 μm
图像参数
像素 12MP
信噪比 >38dB
动态范围 >70dB
图像格式 Mono8/10
ROI 支持
Y翻转 支持
增益 1~32
快门曝光 29μS~1S
图像采集模式 软件触发/硬件触发/自由运行
性能参数
配置通道 支持2组用户自定义配置保存
支持时钟 34M/51M/68M/85M
接口参数
接口 CameraLink
GPIO接口 6芯Hirose接口：1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出
镜头接口 C-mount
电源参数
供电方式 PoCL或者通过Hirose接口直流供电，电压范围6至24V
功耗 ≈2.4W
结构参数
产品尺寸 29mm*29mm*43.8mm(不含镜头座和后壳接口)
净重 80 g
环境参数
储存温度 -30℃~+80℃
工作温度 -30℃~+50℃

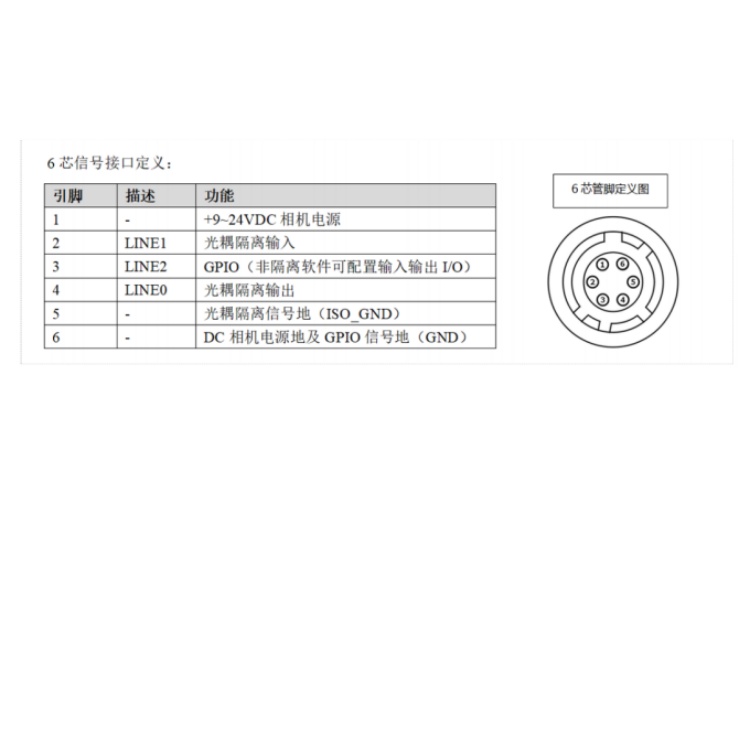

A7A20MK401 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门20fps黑白CameraLink接口A系列小面阵相机接口定义：

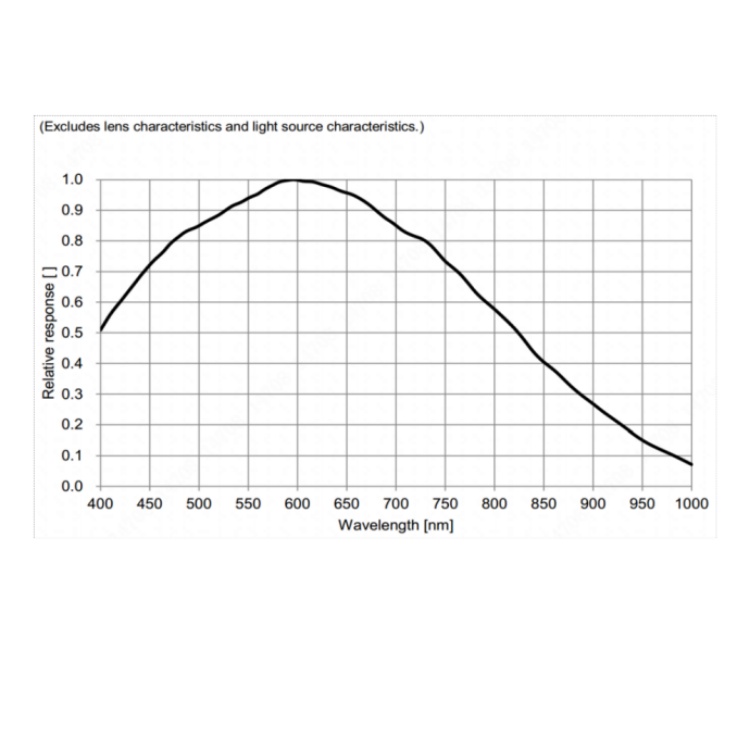

A7A20MK401 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门20fps黑白CameraLink接口A系列小面阵相机光谱曲线图：
A7A20MK401 华睿1200万1.1英寸黑白CameraLink相机 分辨率4096×3000 像元3.45μm×3.45μm 镜头接口C接口 CameraLink接口，base模式，zui高提供2.5Gbps有效带宽 支持软件触发/硬件触发/自由运行等多种模式 支持多种图像数据格式输出、ROI、镜像等 符合CameraLink V2.0协议和GenICam标准 符合GenCP V1.1标准通信协议 支持PoCL供电，外部供电 信噪比>38dB 动态范围>70dB A7A20MK401
