华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门9fps黑白千兆以太网接口A系列小面阵相机
A7A20MG400 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门9fps黑白千兆以太网接口A系列小面阵相机 功能特性
千兆以太网接口,提供1Gbps 带宽,zui大传输距离可到100m；
256MB 板上缓存用于突发模式下数据传输或图像重传；
支持软件触发/硬件触发/自由运行等多种模式；
支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；
彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；
支持多种图像数据格式输出,ROI,镜像等；
符合GigE Vision V2.0协议和GenICam标准；
支持POE供电，DC9-24V宽压供电；
符合CE,FCC,RoHS认证。

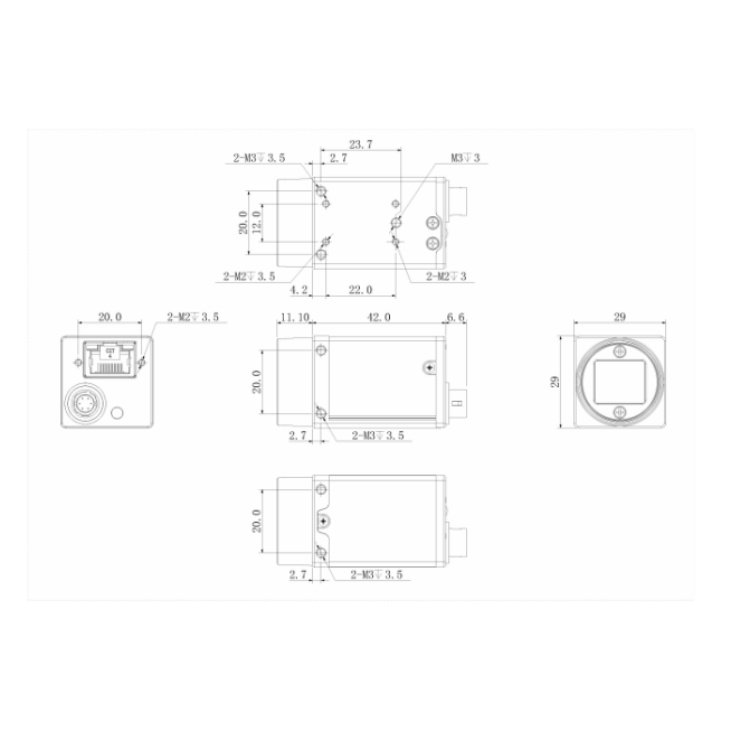

A7A20MG400 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门9fps黑白千兆以太网接口A系列小面阵相机 结构尺寸图（mm）：
A7A20MG400 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门9fps黑白千兆以太网接口A系列小面阵相机 技术参数
型号 A7A20MG400
基本参数
传感器 IMX304
传感器类型 1.1英寸CMOS
快门类型 Global
分辨率 4096 × 3000
帧率 9 fps
位深 12
黑白/彩色 黑白
像元 3.45 μm × 3.45 μm
图像参数
像素 12.0 MP
信噪比 38 dB
动态范围 60 dB
图像格式 Mono8/10/10Packed/12/12Packed
Binning 支持
ROI 支持
X翻转 支持
Y翻转 支持
增益 1～32
伽马 范围0～4，支持LUT
快门曝光 1 μs～1 s
图像采集模式 软件触发/硬件触发/自由运行
SPC 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 256MB
接口参数
接口 GigE, PoE
GPIO接口 6芯Hirose接口:1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出
镜头接口 C-mount
电源参数
供电方式 PoE供电/通过Hirose接口直流供电,电压范围9V~24V
功耗 12 V≈3.0W
结构参数
产品尺寸 29mm×29mm×42mm(不含镜头座和后壳接口)
净重 88 g
环境参数
储存温度 –30℃～+80℃
工作温度 0℃～+50℃

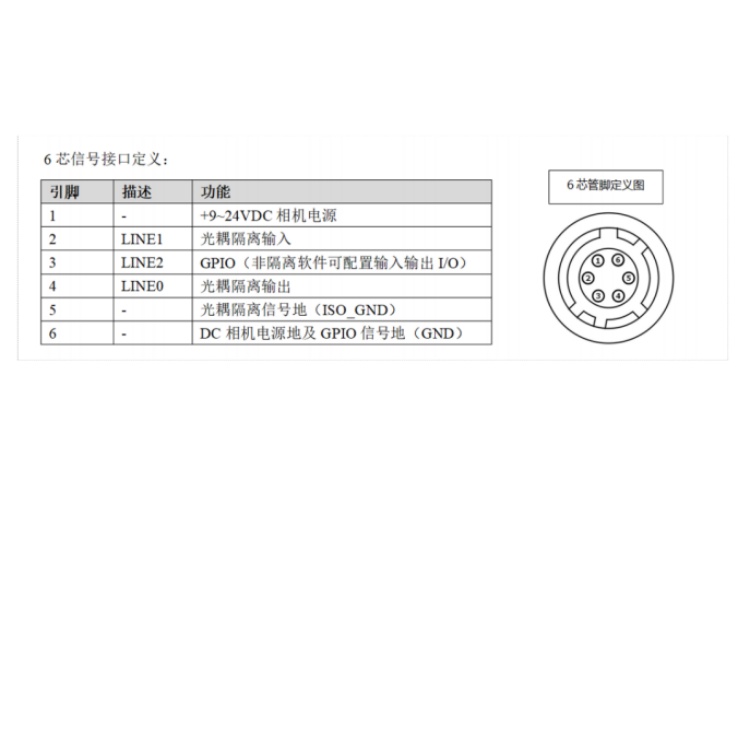

A7A20MG400 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门9fps黑白千兆以太网接口A系列小面阵相机 接口定义：

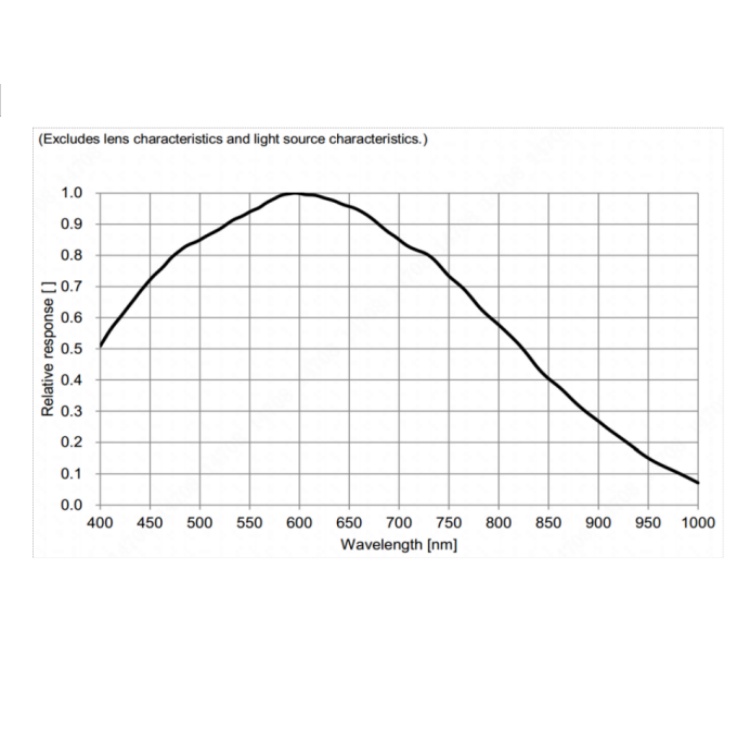

A7A20MG400 华睿科技1200万像素1.1英寸Sony IMX304 CMOS全局快门9fps黑白千兆以太网接口A系列小面阵相机 光谱曲线图：
