　　华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机

　　AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 功能特性

　　千兆以太网接口，提供1Gbps带宽，zui大传输距离可到100m；

　　128MB 板上缓存用于突发模式下数据传输或图像重传。

　　支持软件触发/硬件触发/自由运行等多种模式。

　　支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等ISP 功能。

　　支持多种图像数据格式输出,ROI,Binning,镜像等。

　　符合GigE Vision V2.0协议和GenICam标准

　　符合CE,FCC,RoHS认证

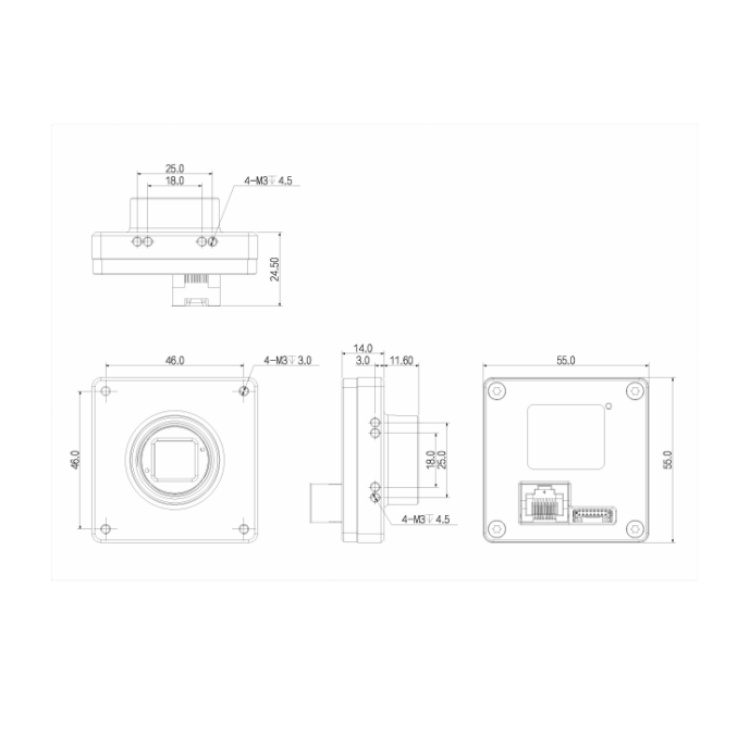

　　AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 结构尺寸图（mm）：

　　AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 技术参数

　　型号 AB3A20MG000

　　基本参数

　　传感器 IMX226

　　传感器类型 1/1.7英寸CMOS

　　快门类型 Rolling

　　分辨率 4000 × 3000

　　帧率 10 fps

　　位深 12

　　黑白/彩色 黑白

　　像元 1.85 μm × 1.85 μm

　　图像参数

　　像素 12.0 MP

　　信噪比 38 dB

　　动态范围 60 dB

　　图像格式 Mono8/10/10Packed/Mono12/Mono12Packed；

　　Binning 支持

　　ROI 支持

　　X翻转 支持

　　Y翻转 支持

　　增益 1～32X

　　伽马 范围0～4，支持LUT

　　快门曝光 25 μs～1 s

　　图像采集模式 软件触发/硬件触发/自由运行

　　SPC 支持

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　缓存 128MB

　　接口参数

　　接口 GigE, PoE

　　GPIO接口 6芯Hirose接口:1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出

　　镜头接口 C-mount

　　电源参数

　　供电方式 8芯1.25间距排插直流供电,电压范围9V~24V

　　功耗 12 V≈3.1W

　　结构参数

　　产品尺寸 55mm×55mm×14mm(不含镜头座和后壳接口

　　净重 60 g

　　环境参数

　　储存温度 –30℃～+80℃

　　工作温度 0℃～+50℃

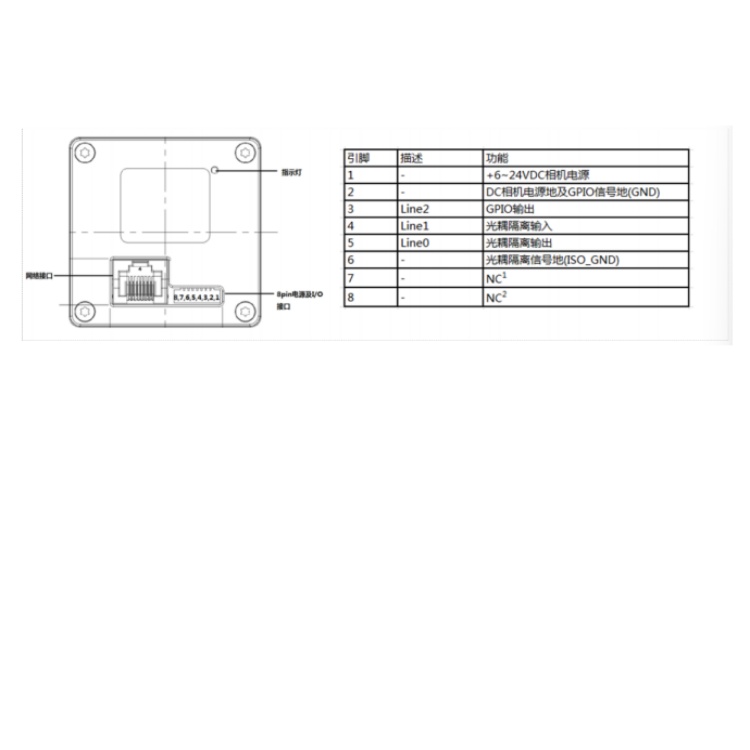

　　AB3A20MG000 华睿科技1200万像素1/1.7英寸CMOS卷帘快门10fps千兆以太网接口黑白AB系列单板相机 接口定义：
