　　华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机

　　AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 功能特性：

　　千兆以太网接口,提供1Gbps 带宽,zui大传输距离可到100m；

　　128MB 板上缓存用于突发模式下数据传输或图像重传；

　　支持软件触发/硬件触发/自由运行等多种模式；

　　支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；

　　支持多种图像数据格式输出,ROI,Binning,镜像等；

　　符合GigE Vision V2.0协议和GenICam标准；

　　DC6-26V宽压供电；

　　符合CE,FCC,RoHS认证。

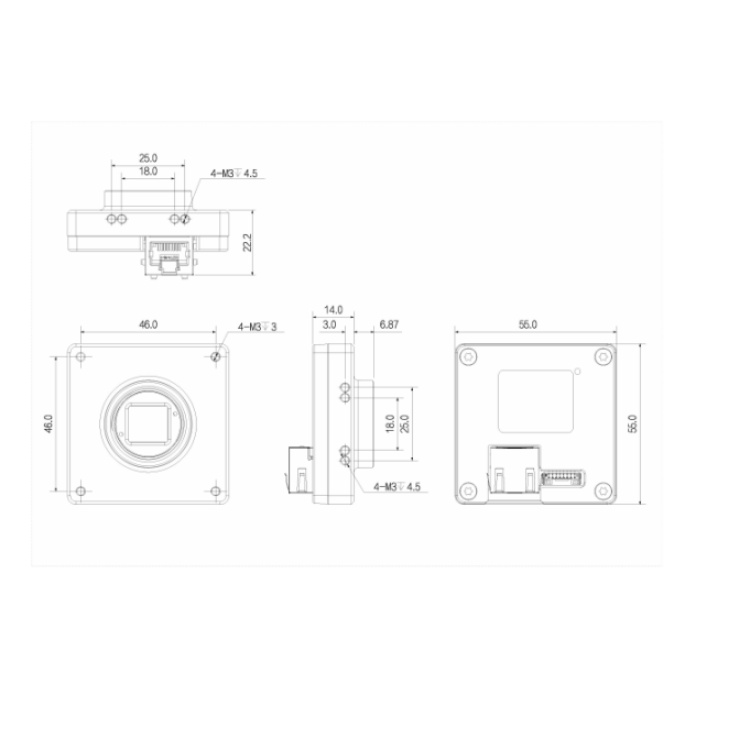

　　AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 结构尺寸图（mm）：

　　AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 技术参数

　　型号 AB3A04MG000

　　基本参数

　　传感器 MT9J003

　　传感器类型 1/2.3英寸CMOS

　　快门类型 Rolling

　　分辨率 3840 × 2748

　　帧率 10 fps

　　位深 12

　　黑白/彩色 黑白

　　像元 1.67 μm × 1.67 μm

　　图像参数

　　像素 10.6MP

　　信噪比 >32dB

　　动态范围 65dB

　　图像格式 Mono8/10/10Packed/12/12Packed

　　Binning 支持

　　Decimation 支持

　　ROI 支持

　　增益 1~32

　　伽马 范围0~4，支持LUT

　　快门曝光 25μS~1S

　　图像采集模式 软件触发/硬件触发/自由运行

　　SPC 支持

　　FPN 支持

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　缓存 64MB

　　接口参数

　　接口 GigE

　　GPIO接口 1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出

　　镜头接口 C

　　电源参数

　　供电方式 8芯1.25间距排插直流供电,电压范围6V~26V

　　功耗 12V≈2.8W

　　结构参数

　　产品尺寸 55mm*55mm*14mm

　　净重 60 g

　　环境参数

　　储存温度 - 30℃~+80℃

　　工作温度 - 30℃~+50℃

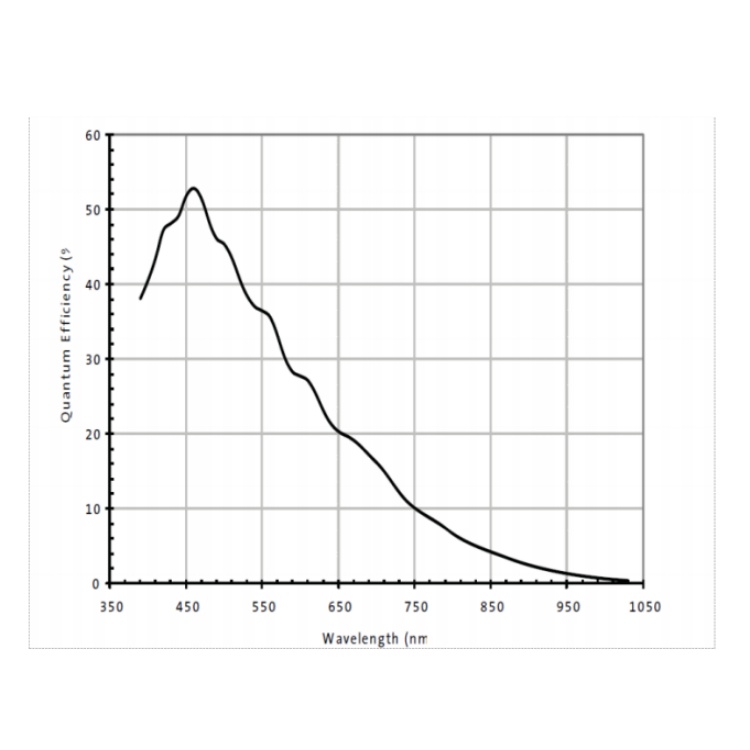

　　AB3A04MG000 华睿科技1060万像素1/2.3英寸CMOS 卷帘快门10fps千兆以太网接口黑白AB系列单板相机 光谱曲线图：
