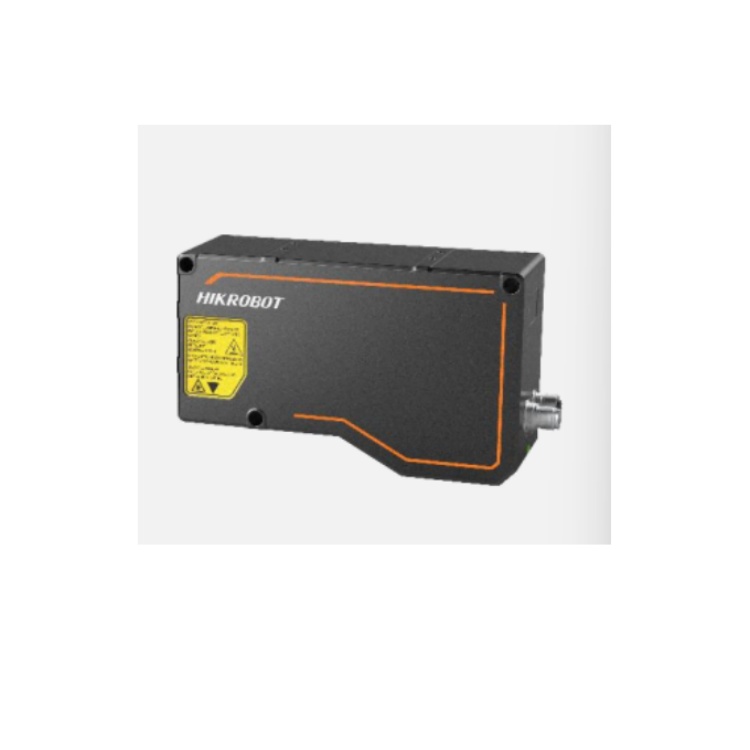

MV-DP4180-01P 海康高精度三维信息采集3D激光轮廓传感器

　　MV-DP4180-01P 海康高精度三维信息采集3D激光轮廓传感器 精度可达亚微米级，扫描速率可达49KHz 采用高速、高分辨率、大像元图像芯片，硬件内置高精度3D算法、宽动态图像处理算法以及数据融合算法，结合激光精的准的时序控制，实时输出高精度三维点云数据 广泛适用于 3C、电子制造、汽车等行业动态场景 单轮廓点数4080 参考距离175mm Z轴测量范围100mm X轴测量范围75mm@近端 100mm@参考距离 125mm@远端 轮廓数据间隔18.5~32.2μm 轮廓数据、深度图、亮度图 软触发、硬触发 激光波长405nm Z轴分辨率3.72~ 8.40μm Z轴重复精度1.50μm 供电24VDC IP67防护等级 MV-DP4180-01P

　　MV-DP4180-01P

　　杭州海康机器人高精度三维信息采集，精度可达亚微米级，扫描速率可达49KHz，3D激光轮廓传感器，DP4000系列

　　DP4000 系列 3D 激光轮廓传感器，采用高速、高分辨率、大像元图像芯片，硬件内置高精度3D算法、宽动态图像处理算法以及数据融合算法，结合激光精的准的时序控制，实时输出高精度三维点云数据。结构紧凑、集成度高、操作便捷，广泛适用于 3C、电子制造、汽车等行业动态场景下的高精度三维信息采集。

　　MV-DP4180-01P 杭州海康机器人高精度三维信息采集，精度可达亚微米级，扫描速率可达49KHz，3D激光轮廓传感器，DP4000系列 功能特性：

　　高帧率、高分辨率、大像元图像芯片

　　FPGA硬件加速，扫描速率可达49KHz

　　定制化大光圈镜头和超均匀激光光学方案

　　超高亚像素算法，精度可达亚微米级

　　支持多种曝光模式，鲁棒性更强

　　多帧算法融合技术，轮廓更完整

　　多种滤波模式可选，数据更稳定

　　一体化集成设计，安装、调试便捷

　　订货型号

　　MV-DP4180-01P

　　应用行业

　　3C 行业、电子制造业、汽车工业等。

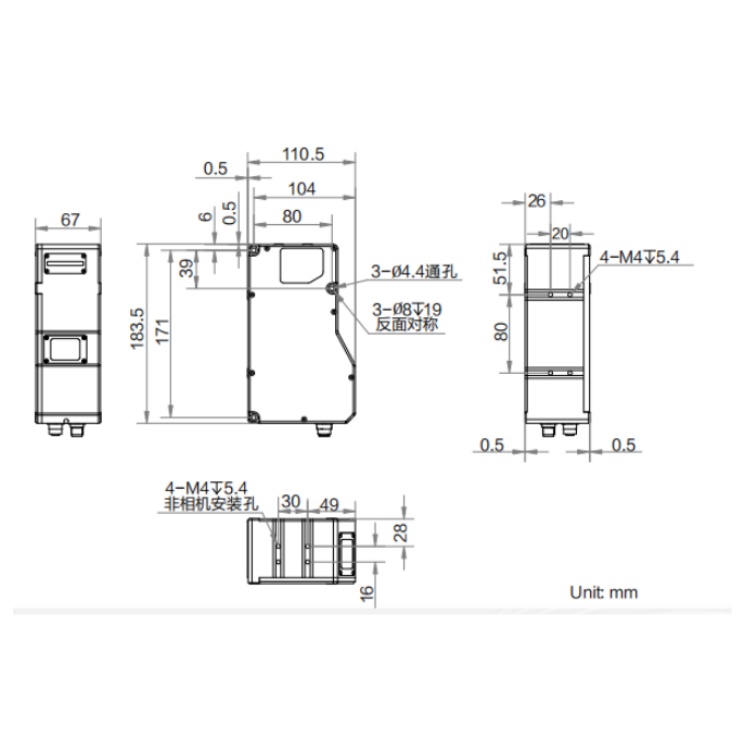

　　MV-DP4180-01P 杭州海康机器人高精度三维信息采集，精度可达亚微米级，扫描速率可达49KHz，3D激光轮廓传感器，DP4000系列 外形尺寸：

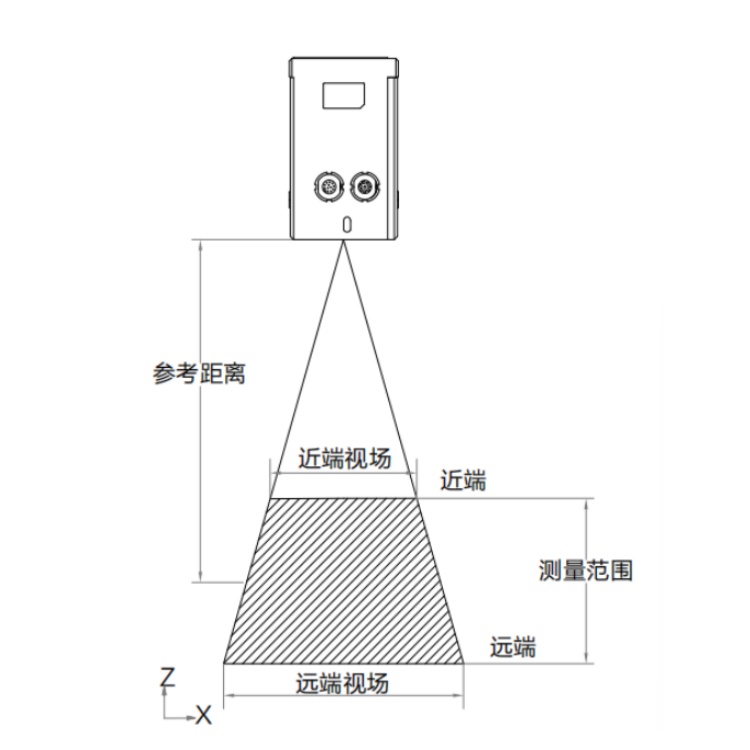

　　MV-DP4180-01P 杭州海康机器人高精度三维信息采集，精度可达亚微米级，扫描速率可达49KHz，3D激光轮廓传感器，DP4000系列 测量范围视图：

　　MV-DP4180-01P 杭州海康机器人高精度三维信息采集，精度可达亚微米级，扫描速率可达49KHz，3D激光轮廓传感器，DP4000系列 详细技术参数：

　　型号 型号 MV-DP4180-01P

　　名称 3D激光轮廓传感器，DP4000系列

　　性能 单轮廓点数 4080

　　参考距离 175mm

　　Z轴测量范围 100mm

　　X轴测量范围 75mm@近端

　　100mm@参考距离

　　125mm@远端

　　轮廓数据间隔 18.5~32.2μm

　　扫描帧率 2.5KHz(zui大测量范围下),zui高可达49KHz(ROI模式下)

　　数据输出类型 轮廓数据、深度图、亮度图

　　触发模式 软触发、硬触发(差分编码器触发)

　　激光波长 405nm

　　激光安全等级 Class 3R

　　Z轴分辨率 3.72~ 8.40μm

　　Z轴重复精度 1.50μm@传感器在光学平台上测试标准量块的数据

　　Z轴线性度（±% of MR） 0.01

　　电气特性 数据接口 Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s)

　　数字I/O 12-pin M12接口提供供电和I/O,3路差分信号输入(Line 0/3/6),1路差分信号输出(Line 1),1路RS-232

　　供电 24VDC

　　典型功耗 20.6W@24VDC

　　结构 外形尺寸 183.5mm×110.5mm×67mm

　　重量 约1260g

　　IP防护等级 IP67

　　温度 工作温度 0 ~ 45°C,储藏温度-30 ~ 80°C

　　湿度 20%~85%RH无冷凝

　　一般规范 软件 3DMVS(V3.1.0及以上版本)/VM3D/其它第三方软件

　　操作系统 Windows 7/10/11 32/64bits(8G内存,i5处理器)
