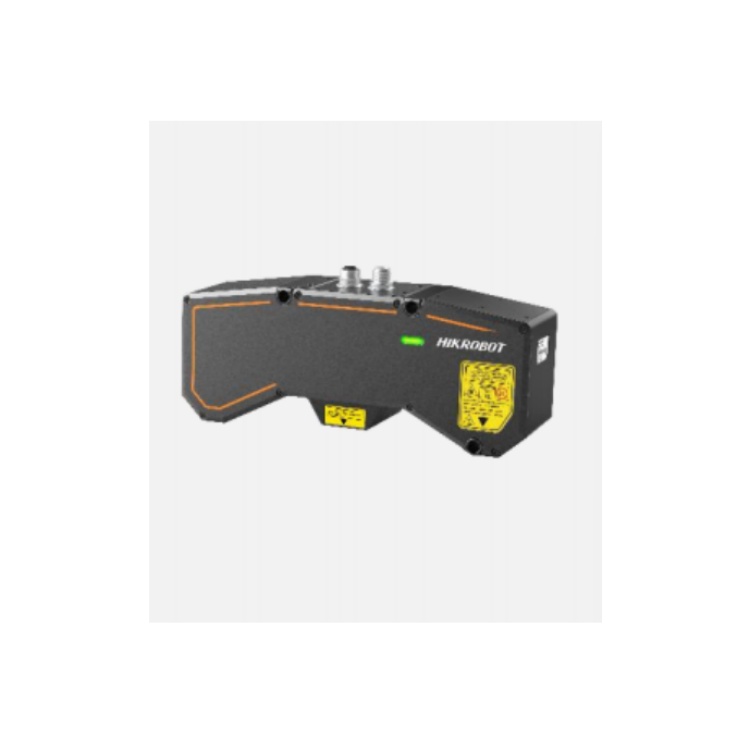

MV-DP2120-01D V2.0 海康双目单线V2.0 3D激光轮廓传感器 亚微米级
MV-DP2120-01D V2.0 海康双目单线V2.0 3D激光轮廓传感器 高精度三维信息采集，扫描速率可达10kHz 双图像传感器设计，消除视野盲区，抑制杂散光 内置高精度3D算法，重复精度可达亚微米级 单轮廓点数3200 参考距离117.0mm Z轴测量范围80.0mm X轴测量范围57.0mm@近端;74.2mm@参考距离;91.4mm@远端 轮廓数据间隔18.4μm~30.3μm 轮廓数据、深度图、亮度图、线宽图 软触发、硬触发 Z轴分辨率3.90μm~7.56μm Z轴重复精度1.48μm 供电 24VDC IP67防护 MV-DP2120-01D V2.0
MV-DP2120-01D V2.0
杭州海康机器人高精度三维信息采集，扫描速率可达10kHz，3D激光轮廓传感器，DP2000系列双目单线V2.0
MV-DP2120-01D型号3D激光轮廓传感器，采用双图像传感器设计，消除相机视野盲区的同时可有效抑制杂散光。硬件内置高精度3D算法、宽动态图像处理算法以及数据融合算法，结合高帧率芯片和激光精的准的时序控制，可实时输出高精度三维点云数据。结构紧凑、集成度高、操作便捷，广泛适用于3C、电子制造、汽车等行业动态场景下的高精度三维信息采集。
MV-DP2120-01D V2.0 杭州海康机器人高精度三维信息采集，扫描速率可达10kHz，3D激光轮廓传感器，DP2000系列双目单线 V2.0 功能特性：
双图像传感器设计，消除视野盲区，抑制杂散光
内置高精度3D算法，重复精度可达亚微米级
采用高帧率图像芯片，扫描速率zui高可达10kHz
支持多种曝光模式，动态范围更大
采用图像融合算法技术，点云数据更完整
支持多种滤波模式可选，点云数据更稳定
订货型号
MV-DP2120-01D V2.0
应用行业
3C 行业、电子制造业、汽车工业等。

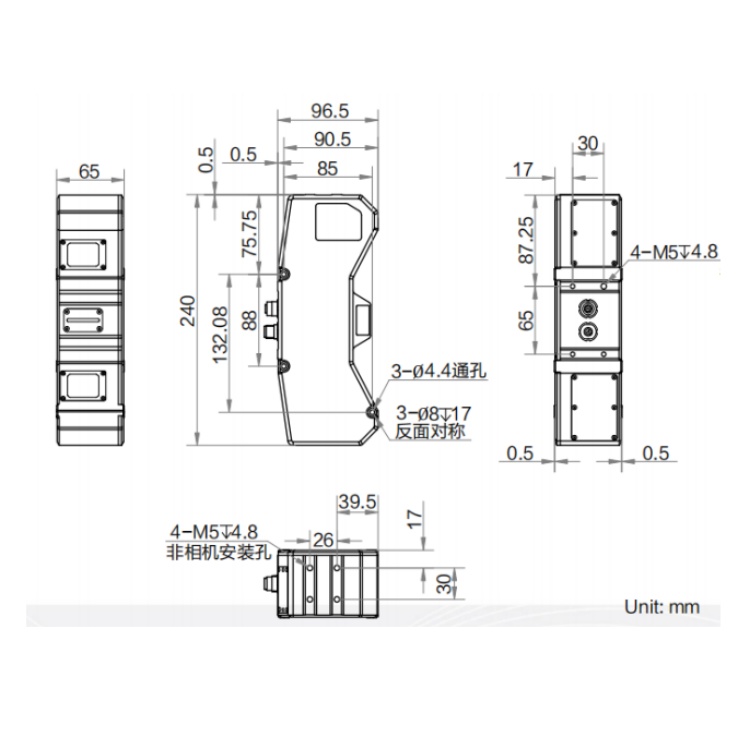

MV-DP2120-01D V2.0 杭州海康机器人高精度三维信息采集，扫描速率可达10kHz，3D激光轮廓传感器，DP2000系列双目单线 V2.0 外形尺寸：

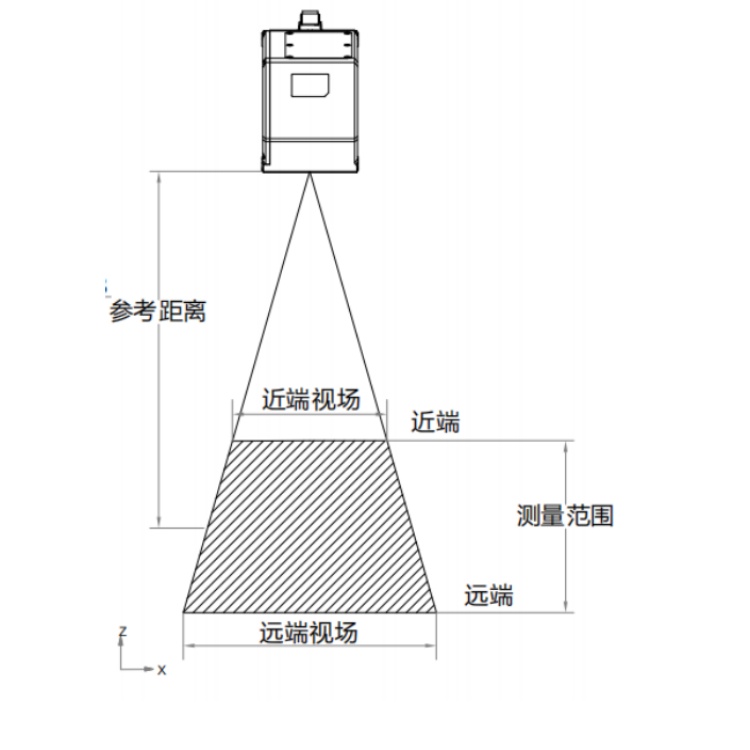

MV-DP2120-01D V2.0 杭州海康机器人高精度三维信息采集，扫描速率可达10kHz，3D激光轮廓传感器，DP2000系列双目单线 V2.0 测量范围视图：
MV-DP2120-01D V2.0 杭州海康机器人高精度三维信息采集，扫描速率可达10kHz，3D激光轮廓传感器，DP2000系列双目单线 V2.0 详细技术参数：
型号 型号 MV-DP2120-01D V2.0
名称 3D激光轮廓传感器，DP2000系列双目单线 V2.0
性能 单轮廓点数 3200
参考距离 117.0mm
Z轴测量范围 80.0mm
X轴测量范围 57.0mm@近端;
74.2mm@参考距离;
91.4mm@远端
轮廓数据间隔 18.4μm~30.3μm
扫描帧率 1.7kHz~23.9kHz(高帧率模式)
数据输出类型 轮廓数据、深度图、亮度图、线宽图
触发模式 软触发、硬触发(单端、差分、差分编码器触发)
Z轴分辨率 3.90μm~7.56μm
Z轴重复精度 1.48μm@传感器在光学平台上测试标准量块的数据
Z轴线性度（±% of MR） 0.008
电气特性 数据接口 Gigabit Ethernet(1000 Mbit/s),兼容Fast Ethernet(100 Mbit/s)
数字I/O 12-pin M12接口提供供电和I/O,2路差分信号输入(Line 3/6),两路光耦隔离输入(Line 0/9),1路差分信号输出(Line 1)
供电 24VDC
典型功耗 21W@24VDC
结构 外形尺寸 240mm×96.5mm×65mm
重量 约 1407g
IP防护等级 IP67
温度 工作温度 0 °C~45 °C,储藏温度-30 °C~80 °C
湿度 20%~85%RH无凝结
激光性能 激光安全等级 Class3R
波长 405nm
一般规范 软件 3DMVS、VM3D及其它第三方3D软件
操作系统 Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器)
