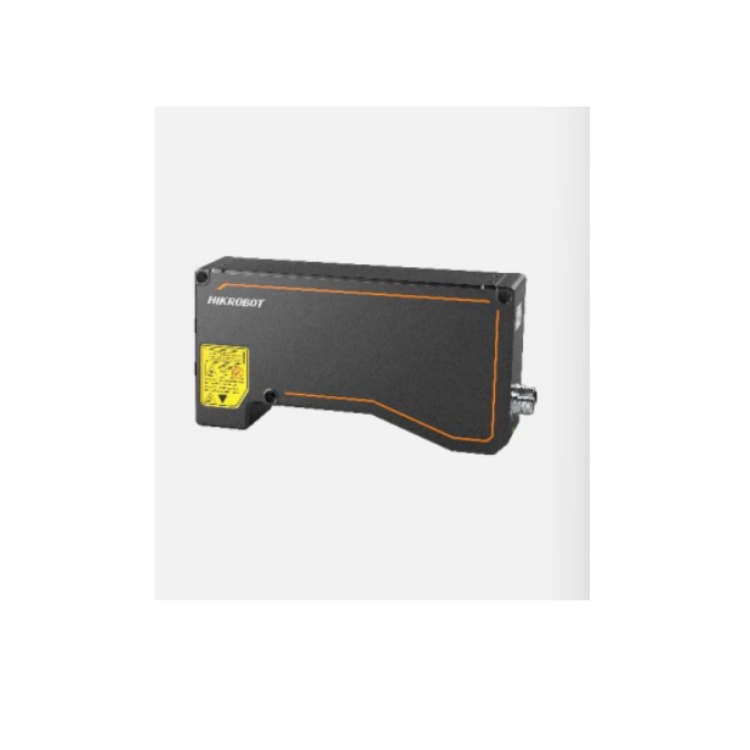

杭州海康机器人高精度三维信息采集，扫描速率可达49KHz，IP67防护等级，3D激光轮廓传感器，DP4000系列
DP4000 系列3D激光轮廓传感器，采用高速、高分辨率、大像元图像芯片，硬件内置高精度3D算法、宽动态图像处理算法以及数据融合算法，结合激光精的准的时序控制，实时输出高精度三维点云数据。该产品结构紧凑、集成度高、操作便捷，广泛适用于 3C、电子制造、汽车等行业动态场景下的高精度三维信息采集。
MV-DP4430-01P 杭州海康机器人高精度三维信息采集，扫描速率可达49KHz，IP67防护等级，3D激光轮廓传感器，DP4000系列 功能特性：
高帧率、高分辨率、大像元图像芯片
FPGA硬件加速，扫描速率可达49KHz
定制化大光圈镜头和超均匀激光光学方案
超高亚像素算法，精度可达微米级
支持多种曝光模式，鲁棒性更强
多帧算法融合技术，轮廓更完整
多种滤波模式可选，数据更稳定
一体化集成设计，安装、调试便捷
订货型号
MV-DP4430-01P

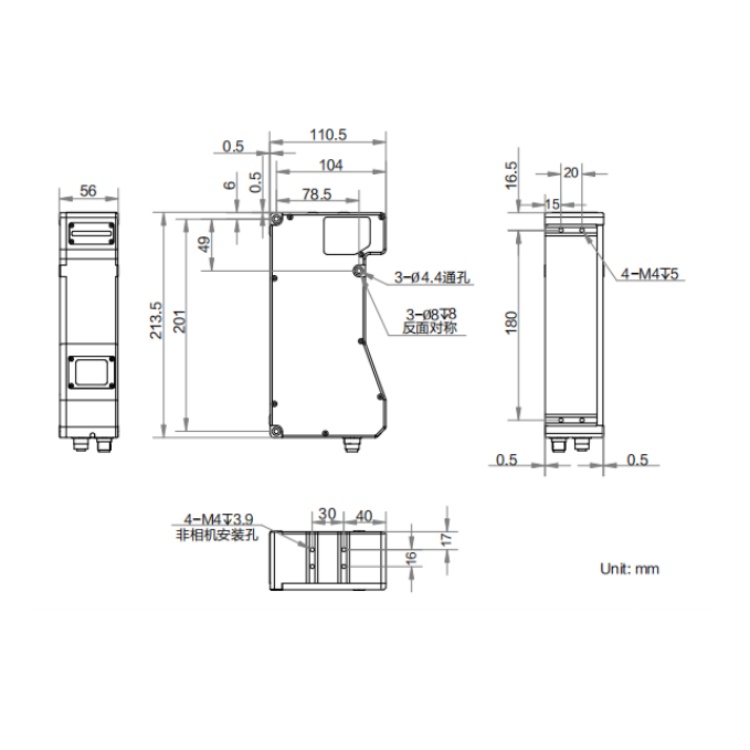

MV-DP4430-01P 杭州海康机器人高精度三维信息采集，扫描速率可达49KHz，IP67防护等级，3D激光轮廓传感器，DP4000系列 外形尺寸：

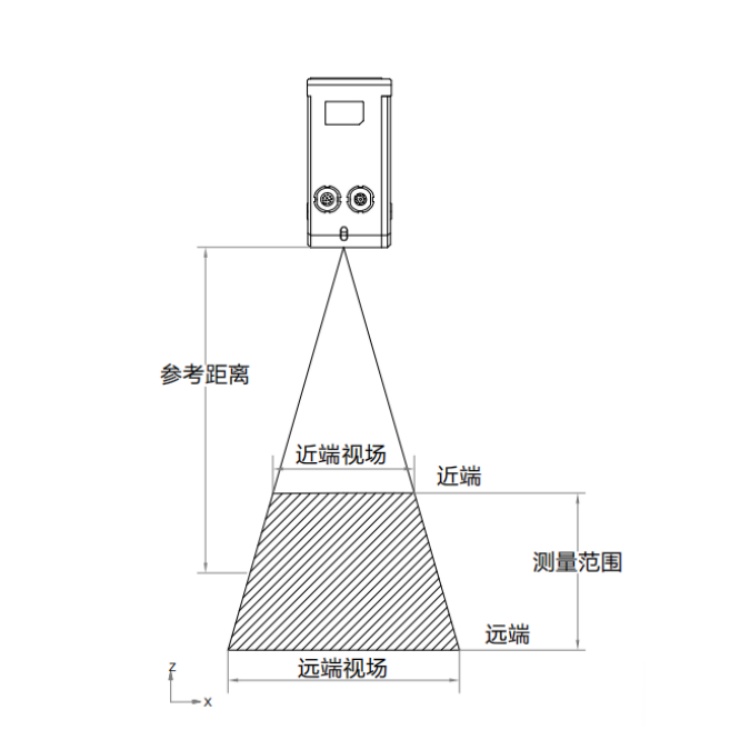

MV-DP4430-01P 杭州海康机器人高精度三维信息采集，扫描速率可达49KHz，IP67防护等级，3D激光轮廓传感器，DP4000系列 测量范围视图：
MV-DP4430-01P 杭州海康机器人高精度三维信息采集，扫描速率可达49KHz，IP67防护等级，3D激光轮廓传感器，DP4000系列 详细技术参数：
型号 型号 MV-DP4430-01P
名称 3D激光轮廓传感器，DP4000系列
性能 单轮廓点数 4080
参考距离 430mm
Z轴测量范围 340mm
X轴测量范围 153mm@近端
241mm@参考距离
329mm@远端
轮廓数据间隔 35.7-85.4um
扫描帧率 2.5KHz(zui大测量范围下),zui高可达49KHz(ROI模式下)
数据输出类型 轮廓数据、深度图、亮度图
触发模式 软触发、硬触发(差分编码器触发)
激光波长 405nm
激光安全等级 Class 3R
Z轴分辨率 8.4~35.5μm
Z轴重复精度 2.27μm@传感器在光学平台上测试标准量块的数据
Z轴线性度（±% of MR） 0.01
电气特性 数据接口 Gigabit Ethernet(1000Mbit/s),兼容Fast Ethernet(100Mbit/s)
数字I/O 12-pin M12接口提供供电和I/O,3路差分信号输入(Line 0/3/6),1路差分信号输出(Line 1),1路RS-232
供电 24VDC
典型功耗 20W@24VDC
结构 外形尺寸 213.5mm×110.5mm×56mm
重量 约1296g
IP防护等级 IP67
温度 工作温度 0 ~ 45°C,储藏温度-30 ~ 80°C
湿度 20%~85%RH无冷凝
一般规范 软件 3DMVS(V3.1.0及以上版本)/VM3D/其它第三方软件
操作系统 Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器)
