MV-CL084-B1NC 海康8192像素7um 2.5GigE彩色线阵相机

　　MV-CL084-B1NC 海康8192像素7μm 2.5GigE彩色线阵相机 采用8192×3线彩色CMOS Sensor，集成多种ISP图像算法与功能，支持行触发、帧触发以及行+帧触发等多种外触发模式。采用2.5GigE的以太网传输接口 基础行频zui高37.6kHz，瞬时峰值可达42kHz 支持双向I/O接线 动态范围63.9dB 信噪比41.6dB 外触发，内触发 供电12~24VDC 功耗8.6W 镜头接口M72*0.75，法兰后焦 12mm；可通过转接环转接至F口、C口及其他螺纹口的镜头 MV-CL084-B1NC

　　MV-CL084-B1NC

　　海康机器人8192像素CMOS，像元7μm，2.5GigE彩色工业线阵相机

　　MV-CL084-B1NC工业线阵相机，采用8192×3线彩色CMOS Sensor，集成多种ISP图像算法与功能，支持行触发、帧触发以及行+帧触发等多种外触发模式。采用2.5GigE的以太网传输接口，进一步提升数据带宽和采集行频。

　　MV-CL084-B1NC 海康机器人8192像素CMOS，像元7μm，2.5GigE彩色工业线阵相机 功能特性：

　　采用2.5GigE数据接口，基础行频zui高37.6kHz，瞬时峰值可达42kHz

　　RGB真彩色成像，色彩还原度更佳

　　丰富的ISP处理技术，支持手动调节Gamma校正、平场校正、LUT、黑电平调节等

　　支持双向I/O接线，输入/输出可灵活配置

　　紧凑的结构设计，多面安装孔灵活安装

　　兼容GigE Vision V2.0 协议及 GenICam 标准

　　应用行业

　　新能源、3C、卫材、纺织、铁路、材料分拣等。

　　订货型号

　　MV-CL084-B1NC

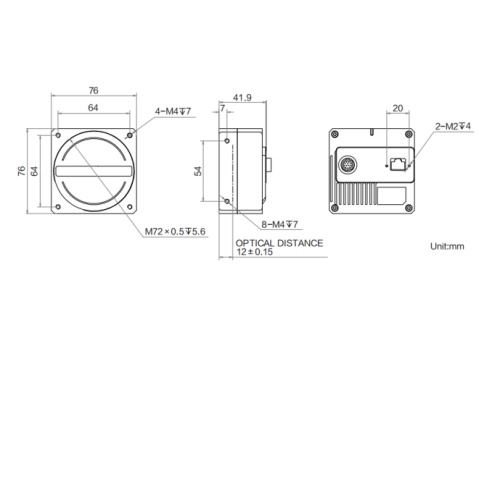

　　MV-CL084-B1NC 海康机器人8192像素CMOS，像元7μm，2.5GigE彩色工业线阵相机 外形尺寸：

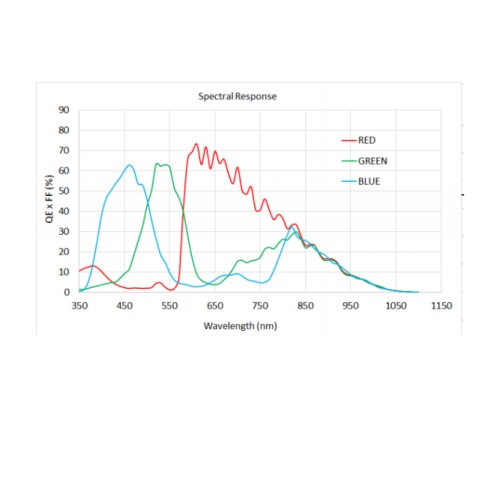

　　MV-CL084-B1NC 海康机器人8192像素CMOS，像元7μm，2.5GigE彩色工业线阵相机 Sensor 响应曲线：

　　MV-CL084-B1NC 海康机器人8192像素CMOS，像元7μm，2.5GigE彩色工业线阵相机 技术参数：

　　型号

　　参数

　　MV-CL084-B1NC

　　8192像素CMOS 2.5GigE工业线阵相机

　　性能

　　传感器类型 CMOS

　　像元尺寸 7μm×7μm

　　分辨率 8192×3

　　成像模式 支持 1-Line

　　zui大行频 全分辨率：37.6kHz@Mono 8/Bayer RG 8、12.5kHz@RGB 8/BGR 8、18.8kHz@Mono10/

　　Mono12/Bayer RG 10/ Bayer RG 12

　　ROI 提行频后：zui大可达42KHz（2448 分辨率及以下）

　　瞬时峰值：42kHz@Mono 8/Bayer RG 8

　　动态范围 63.9dB

　　信噪比 41.6dB

　　增益 1.0 x、2.0 x、3.0 x、4.0 x

　　曝光时间 3μs~10ms

　　快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光

　　黑白/彩色 彩色

　　像素格式

　　RGB8，BGR8

　　Bayer RG 8/10/12

　　Mono 8/10/12

　　Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 不支持

　　触发模式 外触发，内触发

　　外触发模式 行触发，帧触发，行+帧触发

　　电气特性

　　数据接口 2.5 Gigabit Ethernet（2500Mbit/s），兼容 Gigabit Ethernet（1000Mbit/s）和 Fast Ethernet

　　（100Mbit/s）

　　数字 I/O

　　12-pin P10 接头提供供电和 I/O：4 路双向可配置 IO（Line0/1/3/4），支持差分和单端 IO

　　信号

　　供电 12~24VDC

　　典型功耗 8.6W@24VDC

　　结构

　　镜头接口 M72*0.75，法兰后焦 12mm；可通过转接环转接至F口、C口及其他螺纹口的镜头

　　外形尺寸 76mm×76mm×41.9mm

　　重量 约350g

　　IP防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

　　湿度 20% ~ 80%RH 无冷凝

　　一般规范

　　软件 MVS 或第三方支持 GigE Vision 协议软件

　　操作系统 Windows 7/10/11 32/64bits，Linux 32/64bits

　　协议/标准 GigE Vision V2.0，GenICam

　　认证 CE，RoHS，KC
