　　MV-CL084-B1NM

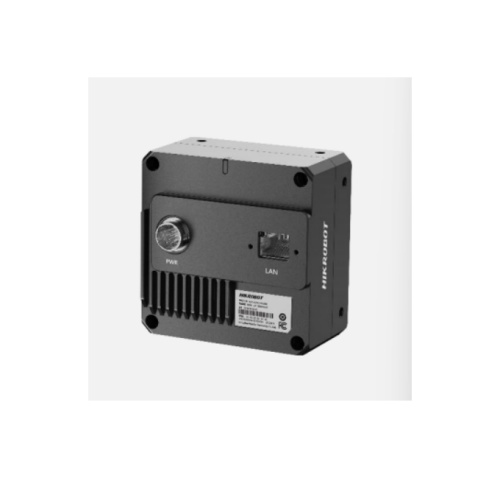

　　海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机

　　MV-CL084-B1NM工业线阵相机，采用8192×4线黑白CMOS Sensor，集成多种ISP图像算法与功能，支持行触发、帧触发以及行+帧触发等多种外触发模式。采用2.5GigE的以太网传输接口，进一步提升数据带宽和采集行频。

　　MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 功能特性：

　　采用2.5GigE数据接口，基础行频zui高37.6kHz，瞬时峰值可达75.6kHz

　　支持 1-Line、2- 以及4-成像模式

　　丰富的 ISP 处理技术，支持手动调节 Gamma校正、平场校正、LUT、黑电平调节等

　　支持双向 I/O接线，输入/输出可灵活配置

　　紧凑的结构设计，多面安装孔灵活安装

　　兼容 GigE Vision V2.0 协议及 GenICam 标准

　　应用行业

　　新能源、3C、卫材、纺织、铁路、材料分拣等。

　　订货型号

　　MV-CL084-B1NM

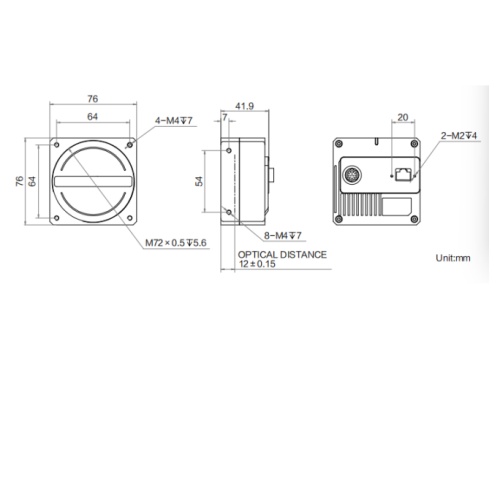

　　MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 外形尺寸：

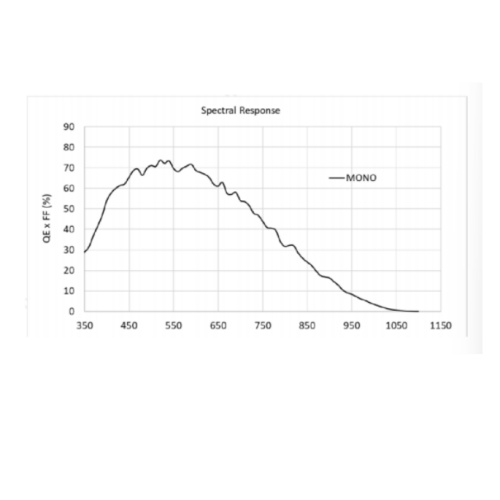

　　MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 Sensor 响应曲线：

　　MV-CL084-B1NM 海康机器人8192像素CMOS，像元7μm×7μm， 2.5GigE黑白工业线阵相机 技术参数：

　　型号

　　参数

　　MV-CL084-B1NM

　　8192 像素 CMOS 2.5GigE 工业线阵相机

　　性能

　　传感器类型 CMOS

　　像元尺寸 7μm×7μm

　　分辨率 8192×4

　　成像模式 支持 1-Line/2-/4-

　　zui大行频 全分辨率：37.6 kHz@Mono 8（1-Line/2-）、34 kHz@Mono 8（4-）、18.8 kHz@Mono

　　10/12（1-Line/2-/4-）

　　ROI提行频后：zui大可达90kHz@Mono 8 & 1-Line（3424 分辨率及以下）

　　瞬时峰值：75.6kHz@ Mono 8 & 1-Line

　　动态范围 63.9dB

　　信噪比 41.6dB

　　增益 1.0 x、2.0 x、3.0 x、4.0 x

　　曝光时间 3μs~10ms

　　快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光

　　黑白/彩色 黑白

　　像素格式 Mono 8/10/12

　　Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 不支持

　　触发模式 外触发，内触发

　　外触发模式 行触发，帧触发，行+帧触发

　　电气特性

　　数据接口 2.5 Gigabit Ethernet（2500Mbit/s），兼容 Gigabit Ethernet（1000Mbit/s）和 Fast Ethernet

　　（100Mbit/s）

　　数字 I/O

　　12-pin P10 接头提供供电和 I/O：4 路双向可配置 IO（Line0/1/3/4），支持差分和单端 IO

　　信号

　　供电 12~24 VDC

　　典型功耗 6.7W@24VDC

　　结构

　　镜头接口 M72*0.75，法兰后焦12mm；可通过转接环转接至 F 口、C 口及其他螺纹口镜头

　　外形尺寸 76mm×76mm×41.9mm

　　重量 约 350g

　　IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

　　湿度 20% ~ 80%RH 无冷凝

　　一般规范

　　软件 MVS 或第三方支持 GigE Vision 协议软件

　　操作系统 Windows 7/10/11 32/64bits，Linux 32/64bits

　　协议/标准 GigE Vision V2.0，GenICam

　　认证 CE，RoHS，KC
