MV-CL161-B1Y4M 海康16384像素5um CXP-12黑白线阵相机 行频200kHz
MV-CL161-B1Y4M 海康16384 像素5μm CXP-12黑白线阵相机 像元5μm×5μm 采用16384×1线黑白CMOS Sensor，支持CoaXPress高速接口传输，zui高行频可达200kHz，集成多种zui的新的ISP图像处理技术 支持分时频闪应用 支持双向可配置I/O接线设计 使用CXP-12接口传输数据 兼容CoaXPress 协议和GenlCam 标准 传输模式 1Link、2Link、4Link 动态范围61.3dB 信噪比38.8dB 支持水平镜像 外触发，内触发 镜头接口 M90*1，法兰后焦 12mm；可通过转接环转接至 F 口镜头 IP40 MV-CL161-B1Y4M
MV-CL161-B1Y4M

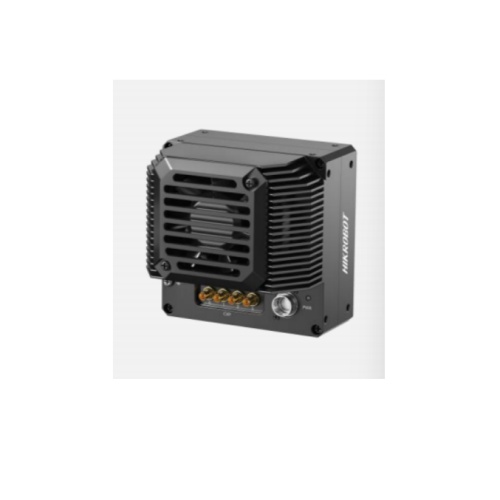

海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机
MV-CL161-B1Y4M工业线阵相机，采用16384×1线黑白CMOS Sensor，支持CoaXPress高速接口传输，zui高行频可达200kHz，集成多种zui的新的ISP图像处理技术，兼具高速、高精度、高性能等特点。
MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 功能特性：
多种灵活的曝光和采集方式，支持分时频闪应用
丰富的ISP图像处理技术，如 Gamma 校正、平场校正、LUT、黑电平调节等
支持双向可配置I/O接线设计，输入/输出可灵活配置
结构设计紧凑，多面安装孔设计
使用CXP-12接口传输数据
兼容CoaXPress 协议和GenlCam 标准
应用行业：
显示面板、新能源、PCB、3C 等场景的表面缺陷检测。
订货型号：
MV-CL161-B1Y4M

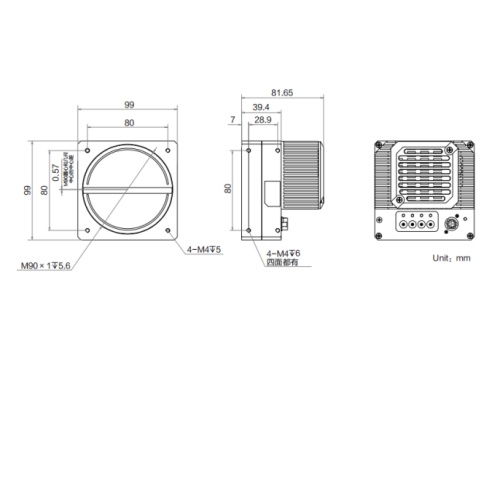

MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 外形尺寸：

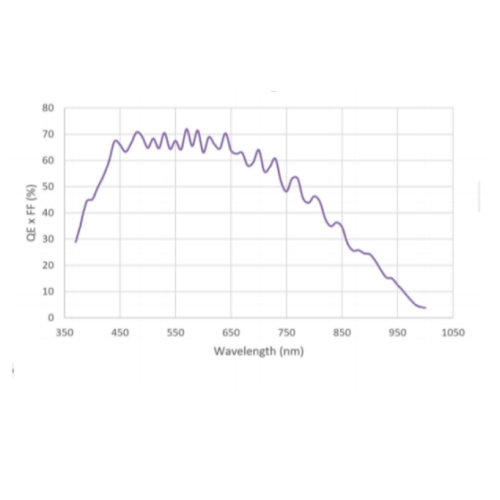

MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 Sensor 响应曲线：
MV-CL161-B1Y4M 海康机器人16384 像素，像元5μm×5μm，CoaXPress高速接口黑白工业线阵相机 技术参数：
型号
参数
MV-CL161-B1Y4M
16384像素CoaXPress口黑白工业线阵相机
性能
传感器类型 CMOS
像元尺寸 5μm×5μm
分辨率 16384×1
成像模式 1-Line
zui大行频 200 kHz@Mono 8/10，197.3 kHz@Mono 12
传输模式 1Link、2Link、4Link
动态范围 61.3dB
信噪比 38.8dB
增益 1.0×，2.0×
曝光时间 3μs~10ms
快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
镜像 支持水平镜像
触发模式 外触发，内触发
外触发模式 行触发
电气特性
数据接口 CoaXPress-12（Micro-BNC 口）
数字 I/O 12-pin P10接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分
供电 12~ 24VDC，CXP-0、CXP-1和CXP-2 接口支持PoCXP供电
典型功耗 16.3W@24VDC
结构
镜头接口 M90*1，法兰后焦 12mm；可通过转接环转接至 F 口镜头
外形尺寸 99mm×99mm×81.65mm
重量 约 780g
IP 防护等级 IP40（正确安装镜头以及线缆的情况下）
温度 工作温度-20 ~ 50℃，储藏温度-30 ~ 80℃
湿度 20% ~ 95%RH 无冷凝
一般规范
软件 MVS 或符合 CoaXPress 协议的采集卡控制软件
操作系统 Windows 7/10 32/64bits，Windows 11 64bits，Linux 32/64bits
协议/标准 CoaXPress，GenlCam
认证 CE，RoHS，KC
