MV-CL082-91F1M

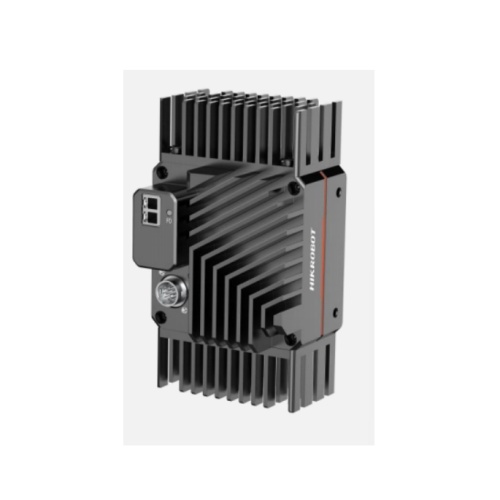

海康机器人8192像素，像元尺寸7μm，XoF光口黑白工业线阵相机
MV-CL082-91F1M工业线阵相机，采用8192×2线CMOS Sensor，支持XoF光口传输，行频可达146kHz，集成多种zui新的ISP图像处理技术，兼具高速、高精度、高性能等特点。
MV-CL082-91F1M 海康机器人8192像素，像元尺寸7μm，XoF光口黑白工业线阵相机 功能特性：
丰富的ISP图像处理技术，如手动调节 Gamma 校正、平场校正、LUT、黑电平调节等
提供1路XoF光口的高带宽传输
多种灵活的曝光和采集方式，支持2-，zui高行频可达146kHz
支持双向可配置I/O接线设计，输入/输出可灵活配置
结构设计紧凑，正面板和侧面板均有安装孔，可灵活安装
应用行业：
新能源、屏检、3C、PCB、半导体等。

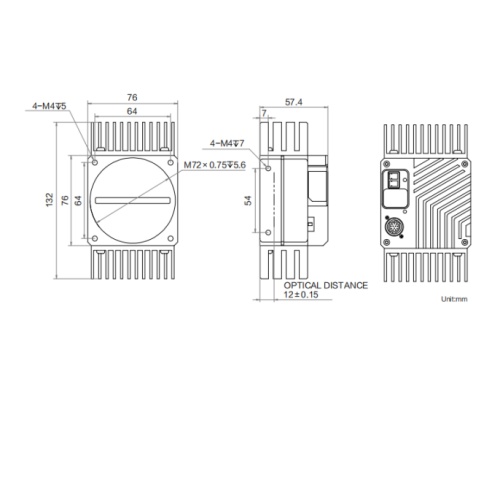

MV-CL082-91F1M 海康机器人8192像素，像元尺寸7μm，XoF光口黑白工业线阵相机 外形尺寸：

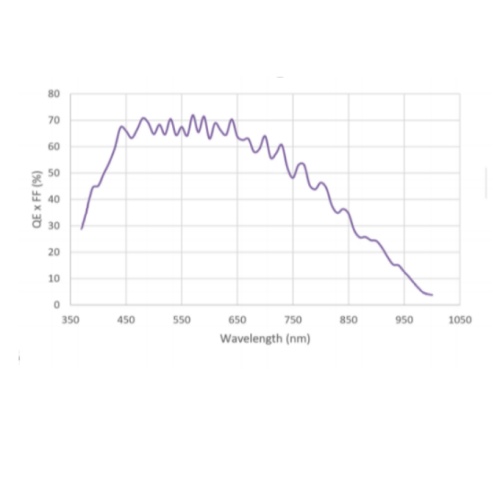

MV-CL082-91F1M 海康机器人8192像素，像元尺寸7μm，XoF光口黑白工业线阵相机 Sensor 响应曲线：
相关配件：
XoF 光口采集卡：MV-GS1002F（不含光模块）、MV-GS1004F
XoF 光口采集卡光模块：MV-AC10G-SFP
XoF 光纤跳线：MV-AC10G-2LC-2LC-ST
订货型号：
MV-CL082-91F1M
MV-CL082-91F1M 海康机器人8192像素，像元尺寸7μm，XoF光口黑白工业线阵相机 技术参数：
型号
参数
MV-CL082-91F1M
8192 像素 XoF 光口黑白工业线阵相机
性能
传感器类型 CMOS
像元尺寸 7μm
分辨率 8192×2
成像模式 支持 1-Line、2-
zui大行频 146kHz（1-Line）、100kHz（2-）
传输模式 1Link
动态范围 63.4dB
信噪比 40.8dB
增益 1.0×
曝光时间 3μs~10ms
快门模式 支持自动曝光、手动曝光、一键曝光、脉冲宽度控制曝光
黑白/彩色 黑白
像素格式 Mono 8/10/12
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
镜像 支持水平镜像
触发模式 外触发，内触发
外触发模式 行触发，帧触发，行+帧触发
电气特性
数据接口 LC 光纤接口
数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分
供电 12~24VDC
典型功耗 11.1W@24VDC
结构
镜头接口 M72*0.75，法兰后焦 12mm；可通过转接环转接至F口镜头
外形尺寸 132mm×76mm×57.4mm
重量 约 600g
IP 防护等级 IP40（正确安装镜头以及线缆的情况下）
温度 工作温度-20 ~ 50℃，储藏温度-30 ~ 80℃
湿度 5% ~ 90%RH 无冷凝
一般规范
软件 MVS
操作系统 Windows XP/7/10/11 32/64bits
协议/标准 XoFLink，GenlCam
认证 CE，RoHS，KC
