　　MV-CL043-A1GC

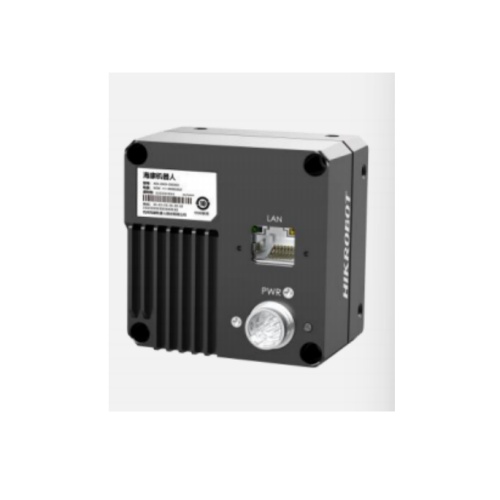

　　海康机器人4096像素7μm×7μm千兆以太网工业线阵相机

　　MV-CL043-A1GC工业线阵相机采用4096×3线CMOS Sensor，集成多种ISP图像算法与功能，支持多种外触发模式。使用千兆以太网接口传输图像，可快速实时传输数据。

　　MV-CL043-A1GC海康机器人4096像素7μm×7μm千兆以太网工业线阵相机 功能特性：

　　支持RGB真彩色成像

　　丰富的 ISP 处理技术，支持 Gamma 校正、平场校正、增益调节等

　　支持双向 I/O 接线，输入/输出可灵活配置

　　紧凑的结构设计，相机正面板和侧面板均有安装孔，可进行灵活安装

　　兼容 GigE Vision V2.0 协议及 GenICam 标准

　　应用行业

　　光伏、锂电、铁路、

　　卫材、纺织、物流、

　　冶金、材料分拣等

　　订货型号

　　MV-CL043-A1GC

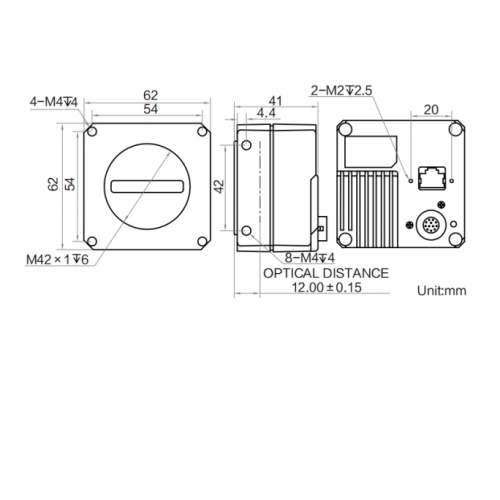

　　MV-CL043-A1GC海康机器人4096像素7μm×7μm千兆以太网工业线阵相机 外形尺寸：

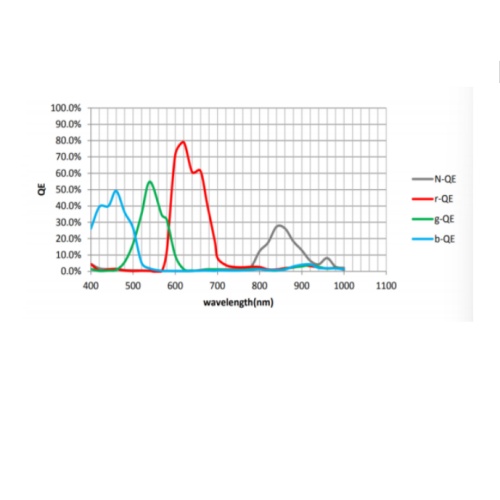

　　MV-CL043-A1GC海康机器人4096像素7μm×7μm千兆以太网工业线阵相机 Sensor 响应曲线：

　　MV-CL043-A1GC海康机器人4096像素7μm×7μm千兆以太网工业线阵相机 技术参数：

　　型号

　　参数

　　MV-CL043-A1GC

　　4096像素千兆以太网工业线阵相机

　　性能

　　传感器类型 CMOS

　　像元尺寸 7μm×7μm

　　分辨率 4096×3

　　成像模式 支持 1-Line

　　zui大行频* 基础行频：28 kHz@Bayer 8/ Mono 8、9 kHz@RGB 8/BGR 8

　　ROI 提行频后：40kHz@RGB 8/BGR 8

　　动态范围 66.2dB

　　信噪比 39dB

　　增益 支持 1.0×、2.0×、4.0×

　　曝光时间 3μs~10ms

　　快门模式 支持自动曝光、手动曝光、一键曝光、脉冲控制曝光

　　黑白/彩色 彩色

　　像素格式 Mono 8

　　Bayer RG 8

　　RGB 8，BGR 8

　　Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 支持水平镜像

　　触发模式 外触发，内触发

　　外触发模式 行触发，帧触发，行+帧触发

　　电气特性

　　数据接口 Gigabit Ethernet（1000Mbit/s）兼容 Fast Ethernet（100Mbit/s）

　　数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单

　　端/差分

　　供电 12~ 24VDC

　　典型功耗 4.2W@12VDC

　　结构

　　镜头接口 M42*1.0，法兰后焦 12mm；可通过转接环转接至 F 口、C 口及其他螺纹口镜头

　　外形尺寸 62mm×62mm×41mm

　　重量 约 280g

　　IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度-20 ~ 50℃，储藏温度-30 ~ 80℃

　　湿度 5% ~ 90%RH 无冷凝

　　一般规范

　　软件 MVS 或第三方支持 GigE Vision 协议软件

　　操作系统 Windows XP/7/10/11 32/64bits，Linux 32/64bits以及MacOS 64bits

　　协议/标准 GigE Vision V2.0，GenICam

　　认证 CE，RoHS，KC
