HMV-TD2628-3/T1A 海康吸烟防火检测热成像双光谱筒型摄像机
HMV-TD2628-3/T1A 海康吸烟防火检测热成像双光谱筒型摄像机 热成像分辨率256×192，像元大小12um，NETD ≤ 35 mK (25°C, F1.0) 热成像镜头焦距3mm 测温范围：-20 °C~300 °C，测温精度：±8 °C或者读数的±8%（取zui大值）吸烟检测、火点检测、烟雾检测 联动白光报警、支持联动声音报警，内置白光灯和扬声器 AI开放平台 区域入侵探测、越界探测、进入区域探测、离开区域探测、音频异常探测、高温物体检测等功能 叉车去误报 400万星光级1/2.7英寸镜头4mm 30米红外白光混合补光 HMV-TD2628-3/T1A
HMV-TD2628-3/T1A
海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机
热成像双光谱筒机是一款安防观测类设备。设备支持人员周界入侵、火点检测、温度异常监测、吸烟检测等功能。可广泛应用于周界防范，室内防火，吸烟检测等应用中。
在周界防范应用中，能够全天候有效采集图像，在无光 / 强光 / 逆光等环境和雨 / 雾 / 霾等天气下均不受影响，为用户减轻管理压力，解决相关部门取证难的问题。
HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机【功能特性】
热成像像素256×192，像元大小12um，NETD ≤ 35 mK (25°C, F1.0)
支持区域入侵探测、越界探测、进入区域探测、离开区域探测、音频异常探测、高温物体检测等功能
支持测温功能:支持普通测温，专家测温检测；可以画zui多10个点，1条线，10个区域检测。测温范围：-20 °C~300 °C，测温精度：±8 °C或者读数的±8%（取zui大值）
支持吸烟检测、火点检测、烟雾检测
支持联动白光报警、支持联动声音报警，内置白光灯和扬声器
支持AI开放平台
智能功能资源配置：测温、周界功能支持同时开启。测温、火点检测、烟雾检测支持同时开启。测温、AI开放平台支持同时开启。周界功能不支持与火点、吸烟、烟雾检测两两同时开启。
支持线性、直方图、自适应等热成像AGC模式，支持DDE、3D DNR。
支持叉车去误报功能
HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机【应用场景】
可通过外接温湿度传感器，在样机OSD界面显示传感器信息
周界防范：石油石化、电力系统、工商企业、大院、铁路沿线、机场、文博、学校、医院等；
烟火检测：物流仓储、博物馆、实验室、数据机房、配电房等；
吸烟检测：加油站、景区、博物馆、校园、医院、生产车间等；
HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机 规格参数：
热成像
热成像传感器类型氧化钒非制冷型探测器
热成像像元尺寸12 μm
热成像响应波段8~14 μm
热成像探测器类型F2
热成像分辨率256 × 192
热成像焦距3 mm
热成像视场角50°×37.2°
热成像zui大光圈值F1.0
热成像数字变倍×2,×4
热成像帧频50 Hz: 25 fps
热成像近摄距0.5m
噪声等效温差NETD≤ 35 mk(@25 °C,F#=1.0)
空间分辨率MRAD3.33
伪彩白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种
温度异常功能全屏测温
专家模式：10个点，10个框，1条线总计21个测温规则
测温范围测温范围：-20 °C~300 °C
测温精度测温精度：±8 °C或者读数的±8%（取zui大值）
人员zui远报警距离（以1.8米*0.5米为准）30m
车辆zui远报警距离（以4米*1.4米为准）90m
吸烟检测zui远报警距离4.5m
防火zui远报警距离（以0.05㎡高温源或0.1㎡火焰为准）30m
zui远测温距离（满足测温精度，以0.1m*0.1m目标物为准）4.5m
可见光
可见光传感器类型400万星光级1/2.7英寸 Progressive Scan CMOS
可见光焦距&视场角4mm,84.0°×43.1°
可见光分辨率2688 × 1520
烟雾zui远报警距离（以1㎡烟雾为准）30m
宽动态120 dB
3D降噪支持
zui低照度0.0089Lux @(F1.6,AGC ON) ,0 Lux with IR
可见光补光功能补光zui远可达30米
可见光光圈值F1.6
系统功能
报警联动内置混合补光灯（支持红外和白光补光）、内置扬声器，支持联动白光报警、支持联动声音报警
周界防范检测热成像通道（默认）：越界侦测,区域入侵探测,进入/离开区域探测
可见光通道：越界探测,区域入侵探测,进入/离开区域探测
防火应用检测支持火点检测、烟雾检测、吸烟检测
视音频
zui大预览路数20路
主码流帧率分辨率50 Hz: 25 fps (2688 × 1520), 25 fps (1920 × 1080), 25 fps (1280 × 720)
60 Hz: 30 fps (2688 × 1520), 30 fps (1920 × 1080), 30 fps (1280 × 720)
热成像：25 fps（1280 × 720P、704 × 576、640 × 512、320 × 240）
子码流帧率分辨率可见光：50 Hz: 25 fps (704 × 576), 25 fps (352 × 288)
可见光：60 Hz: 30 fps (704 × 480), 30 fps (352 × 288)
热成像：25 fps（704 × 576, 640 × 512, 320 × 240）
视频压缩标准H.265/H.264/MJPEG
音频压缩标准G.711/G.722.1/G.726/MP2L2/PCM
接口
客户端iVMS-4200/萤石/HIK-CONNCET
浏览器IE10+,Chrome 57+,Mozilla Firefox 52+,Mac Safari 12
报警输入支持2路DC 0~5 V报警输入
报警输出支持2路常开型继电器输出，报警类型可设置
音频输入1路3.5 mm Mic in/Line in interface. Line input: 2-2.4 V[p-p]
音频输出1路3.5mm Impedance: 600Ω
复位键1个复位键
RS485控制接口1路
网口1路RJ45接口10/100 M自适应以太网口
网络协议IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour,SFTP,SRTP
SD卡存储1个内置SD卡卡槽,zui大支持内存256G
本地输出不支持
系统参数
尺寸312.1 mm × 105 mm × 104.9 mm
电源输入12 VDC ± 25%，PoE (802.3at, class 4)
备注：需单独购买DC 12V电源适配器
功率12 VDC ± 25%: 1.2A to 2A, max. 18W
PoE (802.3at, class 4): 42.5 V to 57 V, 0.32 A to 0.43A, max. 18W
工作温度和湿度-40°C~70°C，＜95% RH
测温环境温度：-20°C~50°C
防护等级IP67
重量1.53 kg
藏线盒需单独购买
HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机 作用距离表：
约翰逊法则对照表（仅为理论值参考，实际使用距离请以详细功能距离表为准）
探测：在视场内发现一个目标。这时目标所成的像的临界尺寸方向上必须占到1.5个像素以上
识别：可将目标进行分类，如可识别出目标是人、车、其他动物，这时目标所成的像在临界方向上必须占到6个像素以上
辨认：可区分目标特征，如判断人的走路、下蹲、摆臂等行为，这时目标所成的像在临界方向上必须占到12个像素以上
约翰逊法则3mm
探测距离-人员（1.8m×0.5m）125m
探测距离-车辆（4m×1.8m）383m
识别距离-人员（1.8m×0.5m）31m
识别距离-车辆（4m×1.8m）96m
辨认距离-人员（1.8m×0.5m）16m
辨认距离-车辆（4m×1.8m）48m
HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机 详细功能：
智能类型参考物报警距离
周界防范人员 1.8m*0.5m30m
周界防范车辆 4.0m*1.4m90m
测温满足测温精度，以0.1m*0.1m目标物为准4.5m
吸烟检测烟头4.5m
测温防火以0.05㎡高温源或0.1㎡火焰为准30m
烟雾检测以1㎡烟雾为准30m
订货型号
HMV-TD2628-3/T1A

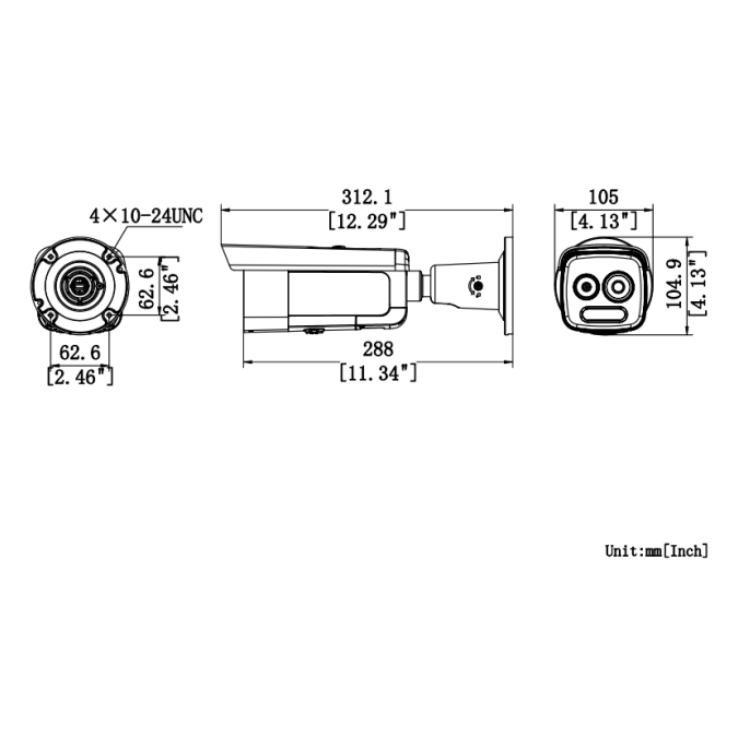

HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机 外形尺寸：

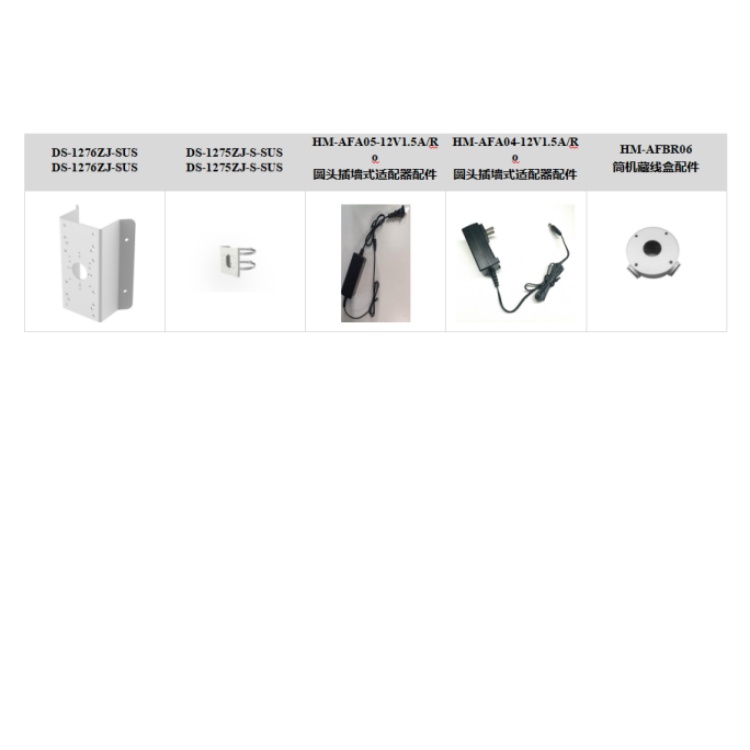

HMV-TD2628-3/T1A 海康微影观测型吸烟防火检测3mm热成像双光谱筒型网络摄像机 配件：
推荐购买
DS-1276ZJ-SUS
DS-1276ZJ-SUSDS-1275ZJ-S-SUS
DS-1275ZJ-S-SUSHM-AFA05-12V1.5A/Ro
圆头插墙式适配器配件HM-AFA04-12V1.5A/Ro
圆头插墙式适配器配件HM-AFBR06
筒机藏线盒配件
