　　DL3100B 华睿3D激光轮廓传感器3D检测工业相机 配套视觉软件平台快速部署 千兆以太网传输 高精度三维测量，精度达微米级 内嵌航空插头 硬触发、软触发、编码器触发 配套软件ProfileViewer 激光线轮廓点数2048 近视场110mm 远视场233mm X方向分辨率54μm～112μm Z方向线性度(±% of MR) 0.02 净距离（CD）103mm 测量范围（MR）200mm Z向精度1.2μm 扫描速度340Hz～10KHz DL3100B

　　DL3100B

　　华睿科技配套视觉软件平台快速部署千兆网口内嵌航空插头高精度三维测量3D激光轮廓传感器 3D检测工业相机

　　DL3100B 华睿科技配套视觉软件平台快速部署千兆网口内嵌航空插头高精度三维测量3D激光轮廓传感器 3D检测工业相机 功能特性：

　　配套视觉软件平台快速部署；

　　千兆以太网传输，数据传输高效稳定；

　　高精度三维测量，精度达微米级；

　　内嵌航空插头，防灰尘吸入，防短暂雨水侵入；

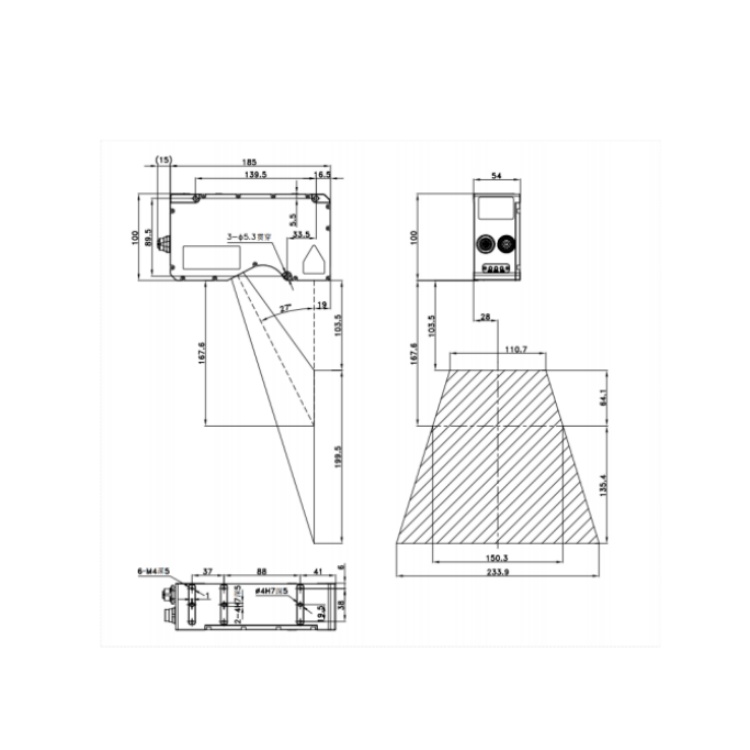

　　DL3100B 华睿科技配套视觉软件平台快速部署千兆网口内嵌航空插头高精度三维测量3D激光轮廓传感器 3D检测工业相机 结构尺寸图（mm）：

　　DL3100B 华睿科技配套视觉软件平台快速部署千兆网口内嵌航空插头高精度三维测量3D激光轮廓传感器 3D检测工业相机 技术参数：

　　型号 DL3100B

　　基本参数

　　系列 3000系列

　　触发方式 硬触发、软触发、编码器触发

　　配套软件 ProfileViewer

　　认证 CE

　　功能 3D检测

　　激光线轮廓点数 2048

　　性能参数

　　近视场 110mm

　　远视场 233mm

　　X方向分辨率 54μm～112μm

　　Z方向线性度(±% of MR) 0.02

　　净距离（CD） 103mm

　　测量范围（MR） 200mm

　　Z向精度 1.2μm

　　扫描速度 340Hz～10KHz

　　数据类型 点云、深度、亮度

　　光源类型 一字线激光模组

　　激光器等级 2M（输出可调3R）

　　激光波长 405nm

　　接口参数

　　连接器 2个工业级M12连接器，分别是以太网、GPIO接口

　　网络接口 A-Code千兆以太网接口

　　GPIO接口 24VTTL输入1个，输出1个，RS485双向IO 2个

　　通讯协议 SDK，TCP/IP

　　LED指示灯 电源、激光、故障

　　电源

　　供电方式 24 VDC

　　功耗 < 20.0 W

　　结构

　　产品尺寸 200 mm × 100 mm × 54 mm（含接口）

　　净重 约1.2 kg

　　防护等级 IP67

　　工作环境 工作温度 0℃～50℃
