　　华睿科技千兆以太网口传输高精度三维测量3D激光轮廓传感器 3D工业检测相机

　　DL5140B 华睿科技千兆以太网口传输高精度三维测量3D激光轮廓传感器 3D工业检测相机 功能特性：

　　配套视觉软件平台快速部署；

　　千兆以太网传输，数据传输高效稳定；

　　高精度三维测量，精度达微米级；

　　内嵌航空插头，防灰尘吸入，防短暂雨水侵入；

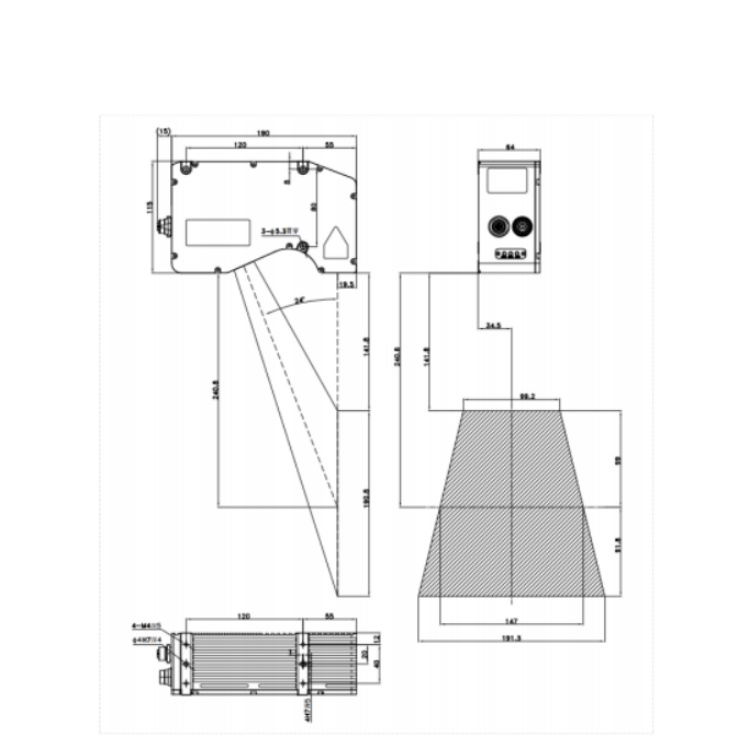

　　DL5140B 华睿科技千兆以太网口传输高精度三维测量3D激光轮廓传感器 3D工业检测相机 结构尺寸图（mm）：

　　DL5140B 华睿科技千兆以太网口传输高精度三维测量3D激光轮廓传感器 3D工业检测相机 技术参数：

　　型号 DL5140B

　　基本参数

　　系列 5000系列

　　触发方式 硬触发、软触发、编码器触发

　　配套软件 ProfileViewer

　　认证 CE

　　功能 3D检测

　　激光线轮廓点数 1920

　　性能参数

　　近视场 99mm

　　远视场 191mm

　　X方向分辨率 51μm～99μm

　　Z方向线性度(±% of MR) 0.02

　　净距离（CD） 141mm

　　测量范围（MR） 190mm

　　Z向精度 1 μm

　　扫描速度 1 KHz～20 KHz

　　数据类型 点云、深度、亮度

　　光源类型 一字线激光模组

　　激光器等级 2M（输出可调3R）

　　激光波长 405nm

　　接口参数

　　连接器 2个工业级M12连接器，分别是以太网、GPIO接口

　　网络接口 A-Code千兆以太网接口

　　GPIO接口 24VTTL输入1个，输出1个，RS485双向IO 2个

　　通讯协议 SDK，TCP/IP

　　LED指示灯 电源、激光、故障

　　电源

　　供电方式 24 VDC

　　功耗 < 20.0 W

　　结构

　　产品尺寸 205 mm × 115 mm × 64 mm（含接口）

　　净重 约1.2 kg

　　防护等级 IP67

　　工作环境 工作温度 0℃～50℃
