DL5140B-H 华睿3D检测相机3D激光轮廓传感器 ProfileViewer

　　DL5140B-H 华睿千兆网口3D检测相机3D激光轮廓传感器 配套视觉软件平台快速部署 高精度三维测量，精度达微米级 内嵌航空插头 硬触发、软触发、编码器触发 配套软件ProfileViewer 近视场99mm 远视场191mm 激光线轮廓点数1920 X方向分辨率51μm～99μm Z方向线性度(±% of MR) 0.02 净距离（CD）141mm 测量范围（MR）190mm Z向精度1μm 扫描速度2.5KHz～56KHz 激光波长405nm DL5140B-H

　　DL5140B-H

　　华睿科技高精度三维测量千兆网口配套视觉软件平台3D激光轮廓传感器 3D检测相机

　　DL5140B-H 华睿科技高精度三维测量千兆网口配套视觉软件平台3D激光轮廓传感器 3D检测相机 功能特性

　　配套视觉软件平台快速部署；

　　千兆以太网传输，数据传输高效稳定；

　　高精度三维测量，精度达微米级；

　　内嵌航空插头，防灰尘吸入，防短暂雨水侵入；

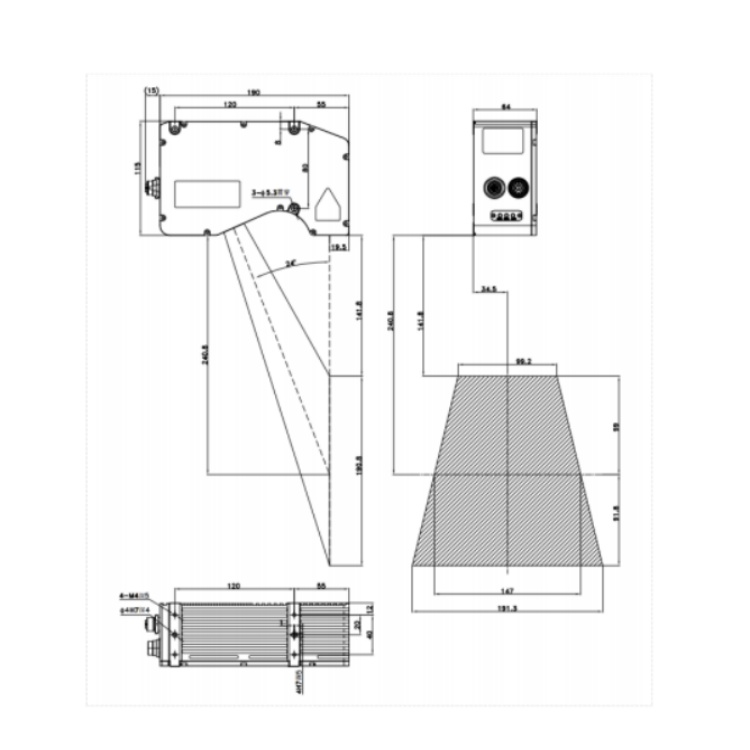

　　DL5140B-H 华睿科技高精度三维测量千兆网口配套视觉软件平台3D激光轮廓传感器 3D检测相机 结构尺寸图（mm）：

　　DL5140B-H 华睿科技高精度三维测量千兆网口配套视觉软件平台3D激光轮廓传感器 3D检测相机 技术参数：

　　型号 DL5140B-H

　　基本参数

　　系列 5000系列

　　触发方式 硬触发、软触发、编码器触发

　　配套软件 ProfileViewer

　　认证 CE

　　功能 3D检测

　　激光线轮廓点数 1920

　　性能参数

　　近视场 99mm

　　远视场 191mm

　　X方向分辨率 51μm～99μm

　　Z方向线性度(±% of MR) 0.02

　　净距离（CD） 141mm

　　测量范围（MR） 190mm

　　Z向精度 1μm

　　扫描速度 2.5KHz～56KHz

　　数据类型 点云、深度、亮度

　　光源类型 一字线激光模组

　　激光器等级 2M（输出可调3R）

　　激光波长 405nm

　　接口参数

　　连接器 2个工业级M12连接器，分别是以太网、GPIO接口

　　网络接口 A-Code千兆以太网接口

　　GPIO接口 24VTTL输入1个，输出1个，RS485双向IO 2个

　　通讯协议 SDK，TCP/IP

　　LED指示灯 电源、激光、故障

　　电源

　　供电方式 24 VDC

　　功耗 < 20.0 W

　　结构

　　产品尺寸 205 mm × 115 mm × 64 mm（含接口）

　　净重 约1.2 kg

　　防护等级 IP67

　　工作环境 工作温度 0℃～50℃
