　　华睿科技R3000系列1/4英寸CMOS镜头3mm全局快门120fps白色光源智能读码器

　　R3138MG012 华睿科技R3000系列1/4英寸CMOS镜头3mm全局快门120fps白色光源智能读码器 功能特性

　　算法性能卓的越，可有效应对使用过程中存在的条码脏污、缺损、低对比度的情况；

　　内嵌读码算法，识别率高，速度快；

　　可支持高效读取DM-12&DM-14等二维码；

　　内嵌航空插头，IO 接口丰富；

　　5路指示灯用于调试和功能显示；

　　支持多套用户参数保存，加载和切换；

　　采用M12 定焦镜头，支持大视野读码定位；

　　优的越的光源设计，确保补光均匀；

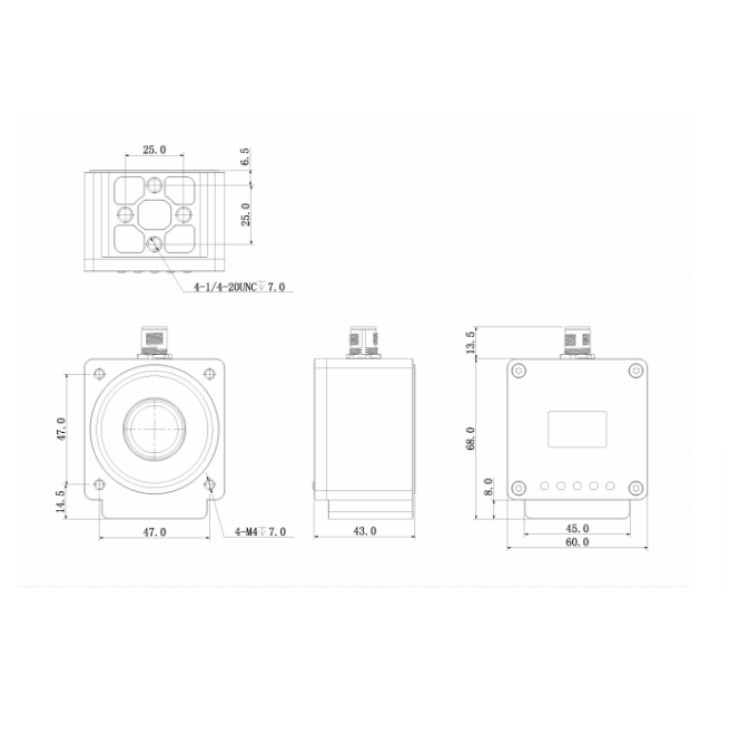

　　R3138MG012 华睿科技R3000系列1/4英寸CMOS镜头3mm全局快门120fps白色光源智能读码器 结构尺寸图（mm）：

　　R3138MG012 华睿科技R3000系列1/4英寸CMOS镜头3mm全局快门120fps白色光源智能读码器 技术参数

　　型号 R3138MG012

　　基本参数

　　zui大帧率 120 fps

　　Sensor类型 1/4英寸CMOS

　　快门方式 Global

　　像元 5.4 μm × 5.4 μm

　　黑白/彩色 Mono

　　镜头接口 M12

　　触发方式 单帧触发/软件触发/自由运行

　　配套软件 SVStudio

　　认证 CE，FCC，KC

　　功能 DM-12&DM-14，DM4x4阵列码

　　性能参数

　　镜头焦距 3 mm

　　工作距离 120 mm

　　视野范围 154 mm × 128 mm

　　zui大读取速度 125 个码/秒

　　zui大运行速度 3 m/s

　　对焦方式 固定式

　　光源类型 白色LED

　　景深 ±20mm

　　角精度 0.1°

　　位移精度 0.1mm

　　接口参数

　　连接器 1个工业级M12连接器，分别是以太网、GPIO接口

　　网络接口 百兆以太网

　　GPIO接口 1路隔离输入、1路隔离输出、1路半双工485通讯

　　通信方式 RS485，以太网

　　通讯协议 SDK, Serial, TCP Serve, TCP Client

　　LED指示灯 电源、网络、触发、状态

　　电源

　　供电方式 DC24V±10%

　　功耗 补光灯关闭：<3.5W@24VDC； 补光灯常亮：<7.5W@24VDC

　　结构

　　产品尺寸 60 mm × 60 mm × 43 mm(不含接口高度)

　　包装盒尺寸 164 mm × 122 mm × 91 mm

　　净重 <225 g

　　毛重 <350 g

　　结构

　　防护等级 IP65

　　外壳材料 铝合金

　　工作环境

　　工作温度 -20℃～+50℃

　　工作湿度 20%～95%，无冷凝

　　储存温度 -30℃～+80℃

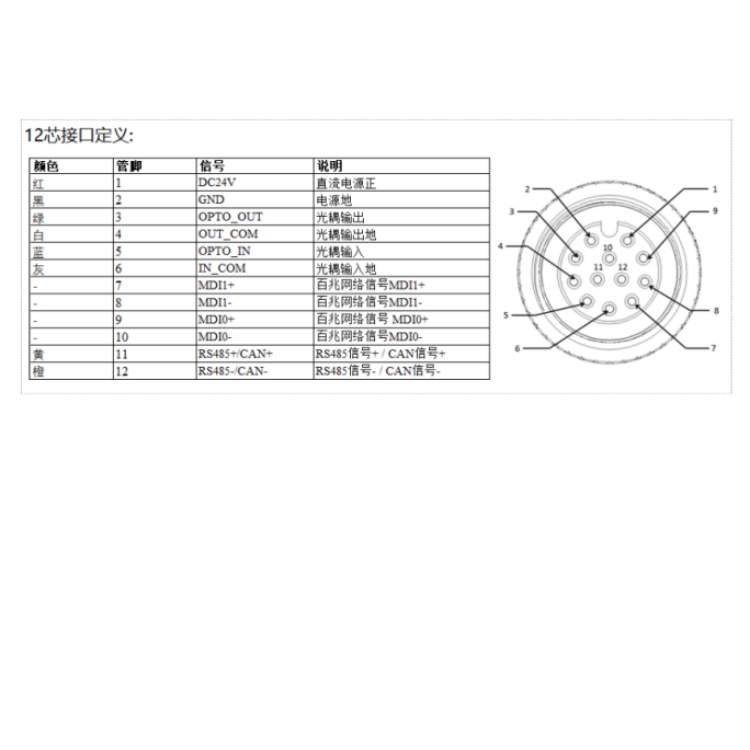

　　R3138MG012 华睿科技R3000系列1/4英寸CMOS镜头3mm全局快门120fps白色光源智能读码器 接口定义：
