　　华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机

　　L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 功能特性

　　CoaxPress使用CXP-12，理论带宽4*12.5Gbps

　　真彩16线,支持2TD和4模式

　　支持软件触发/硬件触发/自由运行等多种模式

　　支持自定义ROI、支持水平镜像

　　支持PoCXP供电和DC 24V外部供电

　　兼容CoaXPress协议和GenICam标准

　　符合CE、KC和RoHS

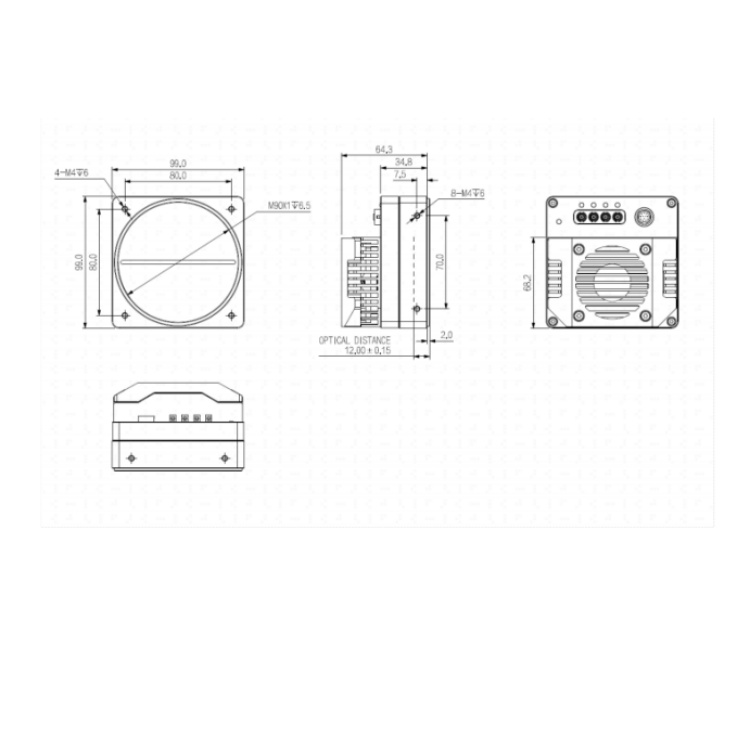

　　L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 结构尺寸图（mm）：

　　L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 技术参数

　　型号 L5167CPA90

　　基本参数

　　传感器类型 CMOS

　　快门类型 Global

　　分辨率 16384 × 16

　　行频 92 kHz(1-Line)、45.3 kHz(2-)、23.1 kHz(4-)

　　位深 12bit

　　黑白/彩色 彩色

　　像元 5 μm × 5 μm

　　图像参数

　　信噪比 39.5dB

　　动态范围 68.5dB

　　图像格式 RGB8

　　Binning 支持

　　ROI 支持

　　X翻转 支持

　　增益 1~32

　　白平衡 支持

　　快门曝光 4μs~100ms

　　图像采集模式 软件触发/硬件触发/自由运行

　　FPN 支持

　　性能参数 配置通道 支持三组用户自定义缓存

　　接口参数

　　接口 CXP-12

　　GPIO接口 12芯Hirose接口，实现外部供电和外部触发；2路差分/单端输入，1路差分可配置输入或

　　输出 ，1路高速光耦单端输入，1路 GPIO可配置输入或输出

　　镜头接口 M90*1,法兰后焦12 mm;可通过转接环转接至F口镜头

　　电源参数

　　供电方式 通过 12芯 Hirose 接口直流供电，供电电压 DC24V,支持 PoCXP

　　功耗 21W @24 VDC

　　结构参数

　　产品尺寸 99 mm × 99 mm × 65mm (不含镜头座和后壳接口)

　　净重 约930g

　　环境参数

　　储存温度 -30℃~+80℃

　　工作温度 -30℃~+50℃

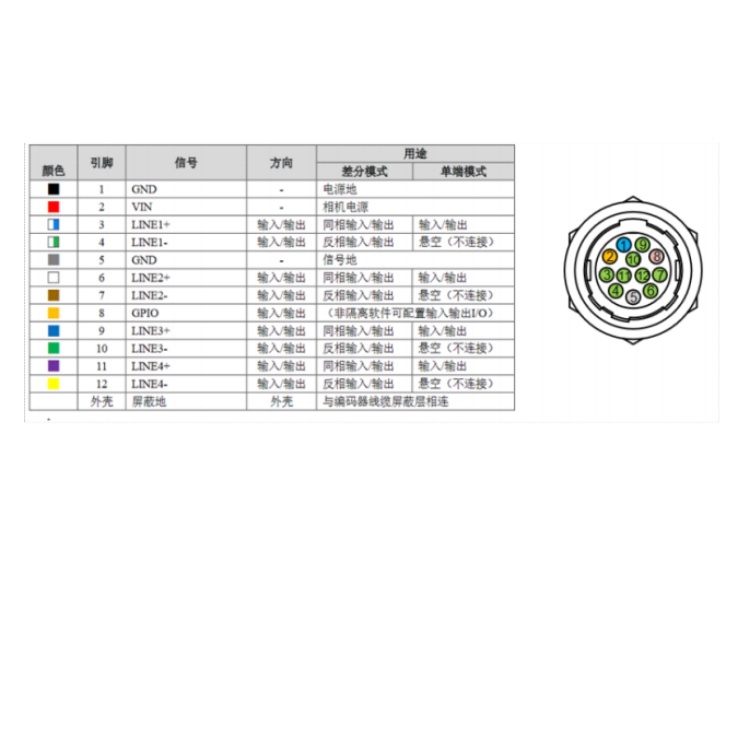

　　L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 接口定义：

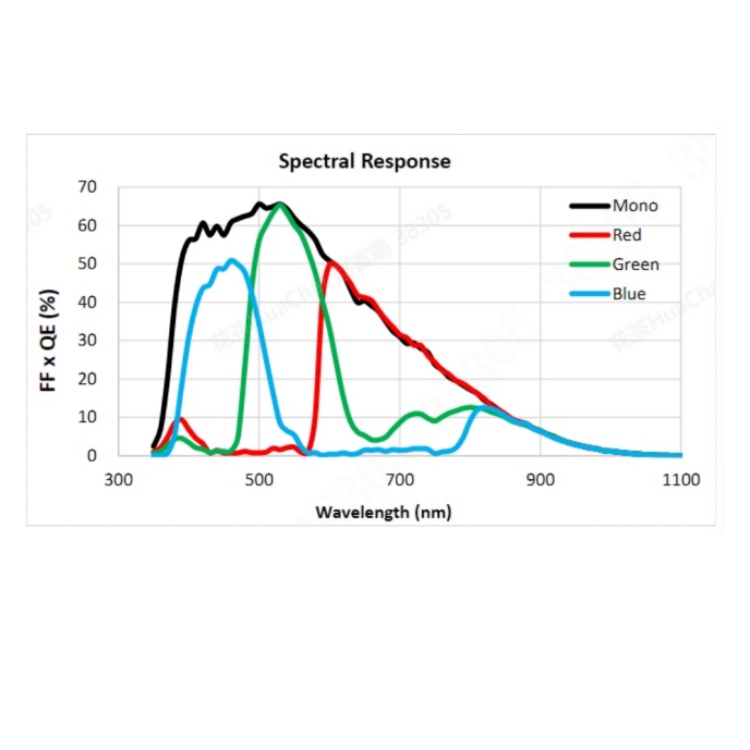

　　L5167CPA90 华睿L系列16K高清全局快门行频92kHz彩色CXP-12接口工业线阵相机 光谱曲线图：
