R3004MG-05H-DEE01 华睿32.7万4.8mm全局智能读码器 全局快门
R3004MG-05H-DEE01 华睿32.7万4.8mm全局智能读码器 全局快门60fps百兆以太网口 红/白双色集成光源 支持软件触发/外部触发/自由运行等多种触发模式 丰富的IO接口，以太网、RS232、GPIO接口 9–26VDC供电，不大于2.5W 分辨率640×512 配套软件EasyID 工作距离40-150 mm 视野范围31×24 mm-110×88mm zui大读取速度42个/s zui大运行速度3m/s R3004MG-05H-DEE01
R3004MG-05H-DEE01

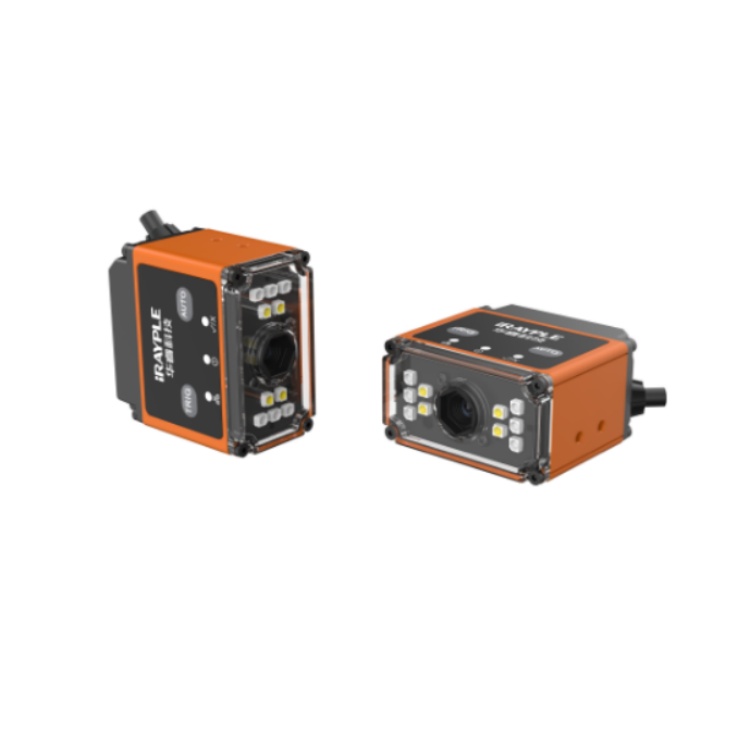

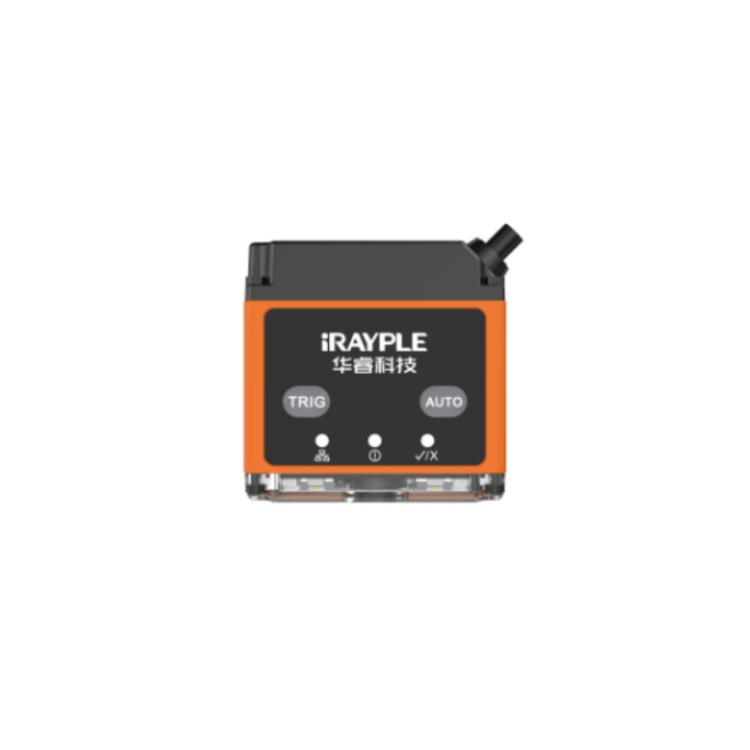

华睿科技R3000系列32.7万像素镜头4.8 mm全局快门60fps百兆以太网口智能读码器
R3004MG-05H-DEE01 华睿科技R3000系列32.7万像素镜头4.8 mm全局快门60fps百兆以太网口智能读码器 功能特性
红/白双色集成光源，一体化设计；
支持软件触发/外部触发/自由运行等多种触发模式；
工业以太网接口，可提供百兆带宽；
丰富的IO接口，以太网、RS232、GPIO接口；
9–26VDC供电，不大于2.5W；
丰富的读码，一维码CODE128/EAN/CODE39/CODE93/CODEBAR/ITF25/UPCA/UPCE，二维码Data Matrix/QR/Micro QR等。

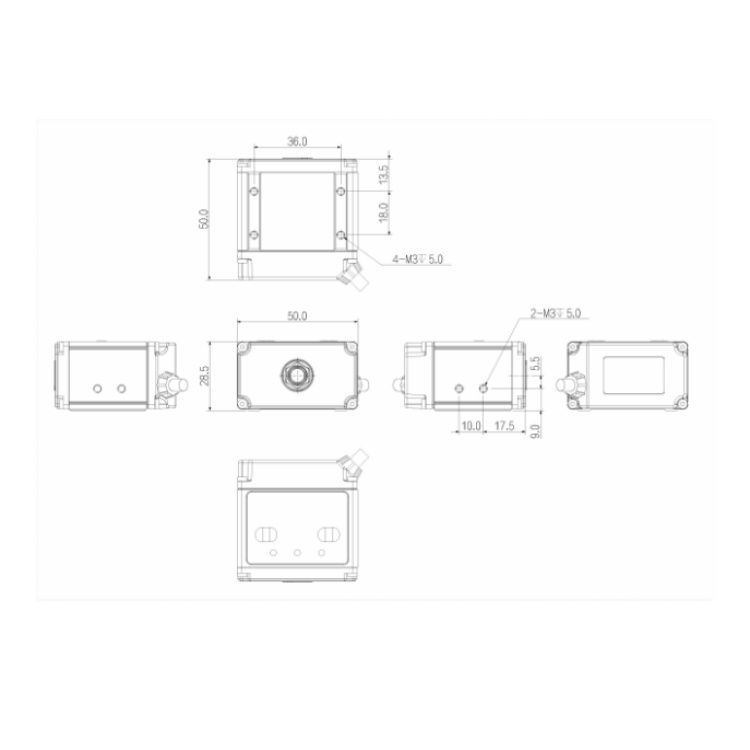

R3004MG-05H-DEE01 华睿科技R3000系列32.7万像素镜头4.8 mm全局快门60fps百兆以太网口智能读码器 结构尺寸图（mm）：
R3004MG-05H-DEE01 华睿科技R3000系列32.7万像素镜头4.8 mm全局快门60fps百兆以太网口智能读码器 技术参数
型号 R3004MG-05H-DEE01
基本参数
分辨率 640 × 512
zui大帧率 60 fps
快门方式 Global
镜头接口 M8
触发方式 软件触发/外部触发/自由运行等多种触发模式
配套软件 EasyID
认证 CE
功能
丰富的读码类型（一维码Code 39，Code
93，Code128，CodaBar，EAN8，EAN13，UPCA，UPCE，ITF25，2of5（Industrial2
of5），standard25，GS1-128等；二维码QR/Data Matrix/MQR/GS1
DM/GS1QR等）； 码质量评价（ISO/IEC 29158(AIM-DPM), ISO/IEC 15415, ISO/IEC
15416）
镜头焦距 4.8 mm
对焦方式 手动调焦
光源类型 红白光
性能参数
工作距离 40 - 150 mm
视野范围 31 × 24 mm - 110 × 88 mm
zui大读取速度 42个/s
zui大运行速度 3 m/s
zui小分辨率 一维码0.06mm/二维码0.13mm
红光指示
接口参数
连接器 工业级M12连接器，分别是以太网、GPIO接口
网络接口 百兆以太网
GPIO接口 RS232，1路隔离输入、1路隔离输出、1路可配置的输入输出
通信方式 RS232，以太网
通讯协议
SDK，TCP Client，FTP，TCP
Server，RS232，Profinet、Modbus、EtherNet/IP、MCUdp、MCTcp、FinsUDP、Fi
nsTCP、MELSEC
LED指示灯 电源指示灯，网络指示灯，读码结果显示指示灯
电源
供电方式 支持9V～26V, 0.5A输入，适应工业电压环境
功耗 <2.5W
结构
产品尺寸 50mm × 50mm × 28.5mm(不含线缆)
净重 ＜130 g
外壳材料 铝合金+前罩
工作环境
工作温度 -15℃～+50℃
工作湿度 20%～95%，无冷凝
储存温度 -30℃～+70℃

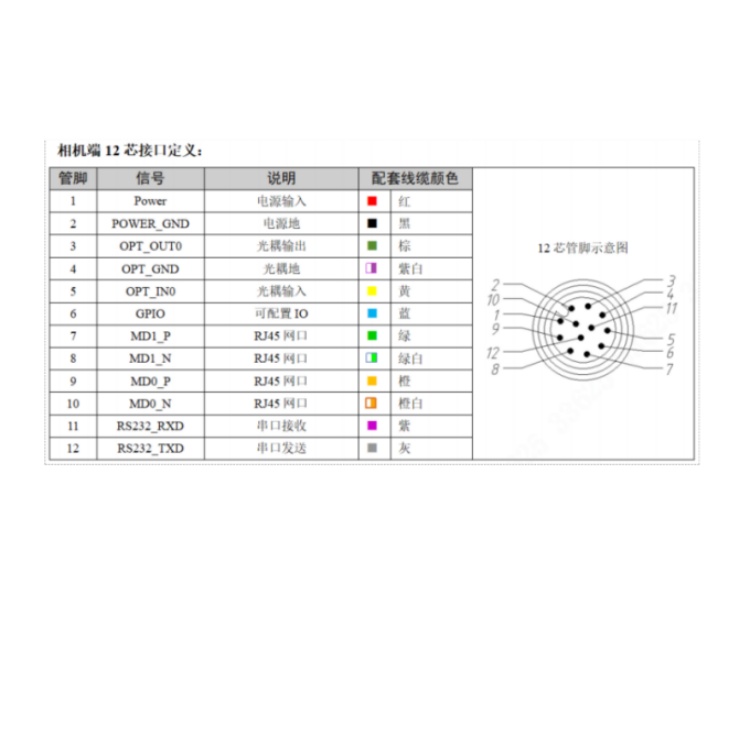

R3004MG-05H-DEE01 华睿科技R3000系列32.7万像素镜头4.8 mm全局快门60fps百兆以太网口智能读码器 接口定义：
