　　华睿科技L系列8K高清全局快门行频100kHz黑白CameraLink接口工业线阵相机

　　L5087MKA70 华睿科技L系列8K高清全卷快门行频100kHz黑白CameraLink接口工业线阵相机 功能特性

　　CameraLink支持Full，Medium，Base,Deca模式，zui大可提供6.8Gbps理论带宽；

　　支持外部触发，自由运行等多种触发模式；

　　支持伽马矫正,LUT等 ISP 功能；

　　兼容CameraLink协议和GenICam标准；

　　支持DC24V宽压供电；

　　符合CE,FCC,RoHS认证。

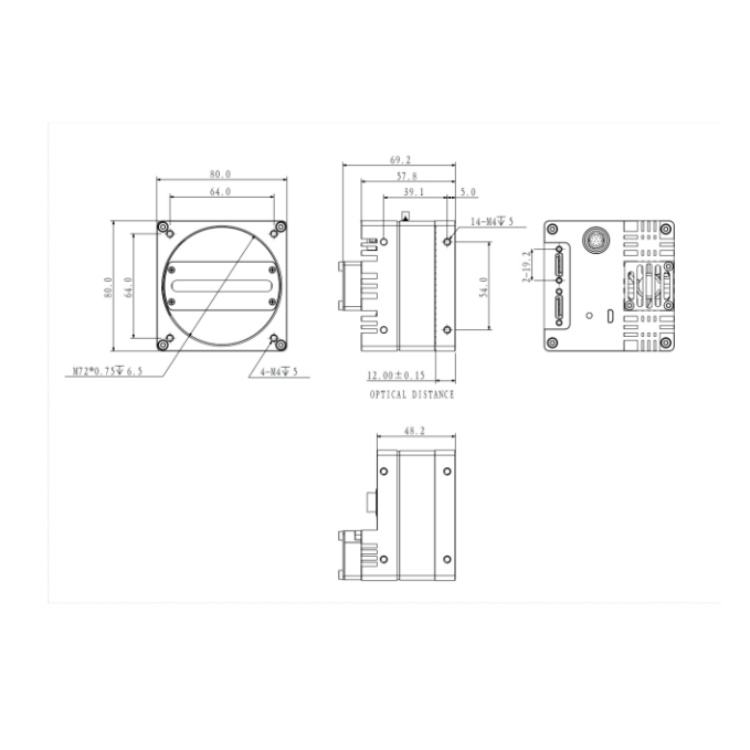

　　L5087MKA70 华睿科技L系列8K高清全局快门行频100kHz黑白CameraLink接口工业线阵相机 结构尺寸图（mm）：

　　L5087MKA70 华睿科技L系列8K高清全局快门行频100kHz黑白CameraLink接口工业线阵相机 技术参数

　　型号 L5087MKA70

　　基本参数

　　传感器 8 K

　　传感器类型 CMOS

　　快门类型 Global

　　分辨率 8192 × 4

　　行频 100 kHz

　　位深 10

　　黑白/彩色 黑白

　　像元 5 μm × 5 μm

　　图像参数

　　像素 8192×4

　　信噪比 40 db

　　动态范围 62 db

　　图像格式 Mono8/10

　　Binning 不支持

　　Decimation 不支持

　　ROI 支持

　　X翻转 支持

　　Y翻转 不支持

　　增益 1~32

　　伽马 范围0~4，支持LUT

　　快门曝光 3 μS~100 mS

　　图像采集模式 软触发/外部触发/自由运行

　　FPN 支持

　　成像模式 single_line，2，4

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　支持时钟 34 51 68 85 MHz

　　缓存 不支持

　　接口参数

　　接口 CameraLink

　　GPIO接口 4路差分输入输出，1路光耦隔离输入输出

　　镜头接口 M72

　　电源参数

　　供电方式 通过12芯Hirose接口供电,DC24V

　　功耗 11.5 W

　　结构参数 产品尺寸 80 mm×80 mm×57.8 mm(不含镜头座和后壳接口)

　　结构参数 净重 520 g

　　环境参数

　　储存温度 - 30℃~+80℃

　　工作温度 - 30℃~+50℃

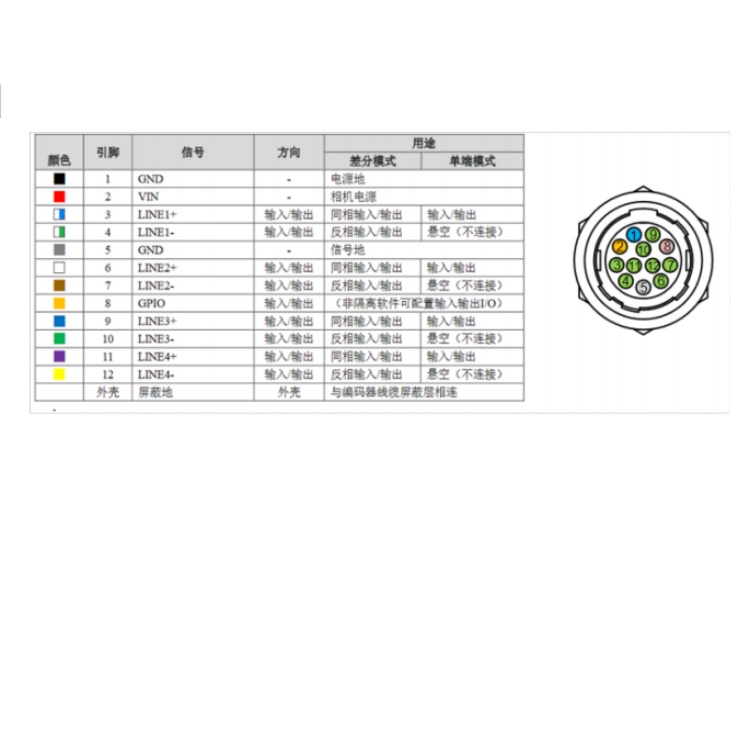

　　L5087MKA70 华睿科技L系列8K高清全局快门行频100kHz黑白CameraLink接口工业线阵相机 接口定义：

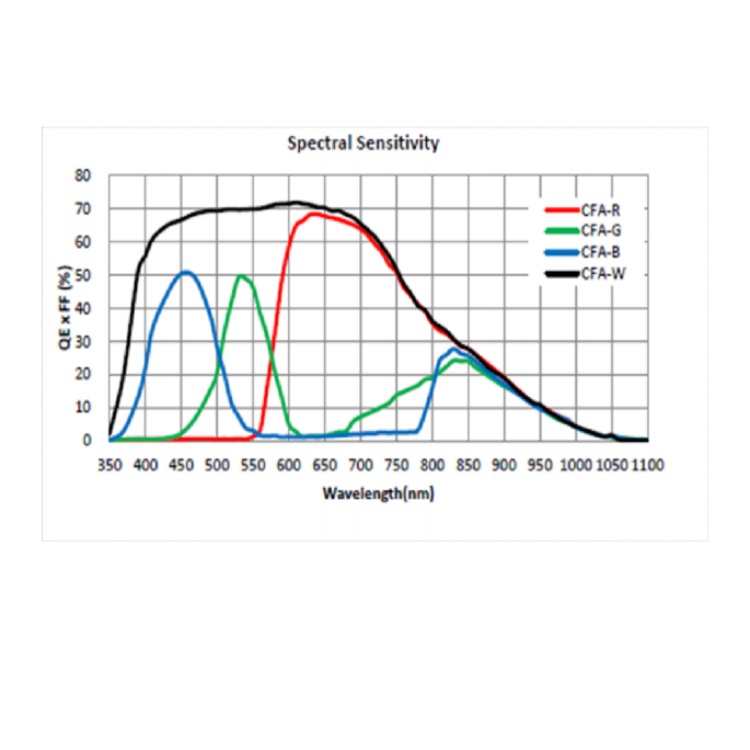

　　L5087MKA70 华睿科技L系列8K高清全局快门行频100kHz黑白CameraLink接口工业线阵相机 光谱曲线图：
