L5047MG440 华睿4K黑白28kHz千兆网口线阵相机

　　L5047MG440 华睿4K黑白28kHz千兆网口线阵相机 全局快门行频28kHz 分辨率4K，像元尺寸7μm，无损压缩下zui大行频可达59K 分辨率4096×4 像元7μm×7μm 支持多种图像数据格式输出 支持2 支持多ROI，FPN校正 支持Gamma，LUT，自动黑电平等 ISP 功能 支持软件触发/硬件触发/自由运行等多种触发模式 支持DC12-24V宽压供电 L5047MG440

　　L5047MG440

　　华睿科技L系列4K高清全局快门行频28kHz黑白千兆网口工业线阵相机

　　L5047MG440 华睿科技L系列4K高清全局快门行频28kHz黑白千兆网口工业线阵相机 功能特性

　　分辨率4K，像元尺寸7μm，无损压缩下zui大行频可达59K；

　　动态范围高，信噪比好，图像质量优异；

　　支持多种图像数据格式输出；

　　支持2；

　　支持多ROI，FPN校正；

　　支持Gamma，LUT，自动黑电平等 ISP 功能；

　　支持软件触发/硬件触发/自由运行等多种触发模式；

　　兼容GigE Vision V2.0协议和GenICam标准；

　　支持DC12-24V宽压供电；

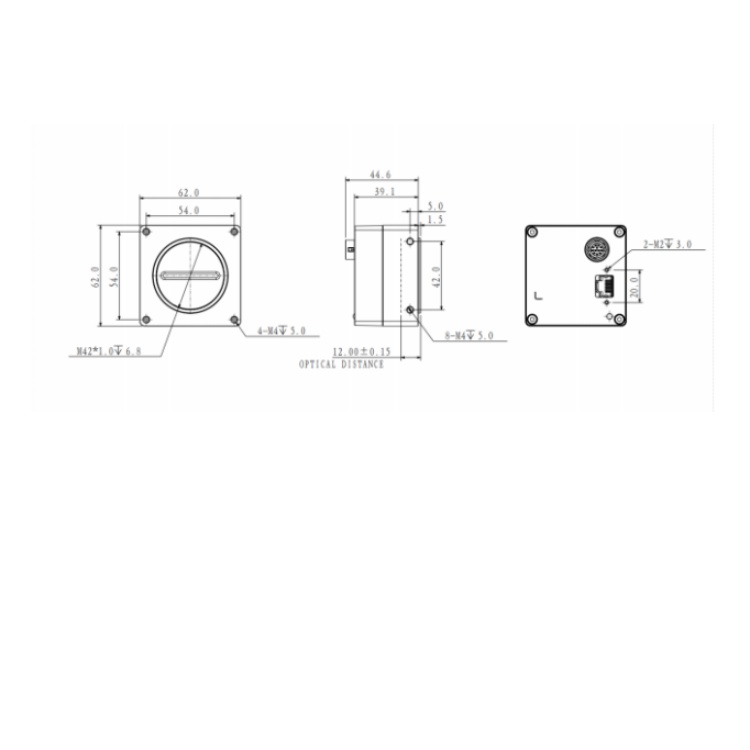

　　L5047MG440 华睿科技L系列4K高清全局快门行频28kHz黑白千兆网口工业线阵相机 结构尺寸图（mm）：

　　L5047MG440 华睿科技L系列4K高清全局快门行频28kHz黑白千兆网口工业线阵相机 技术参数

　　型号 L5047MG440

　　基本参数

　　传感器 4K

　　传感器类型 Gpixel

　　快门类型 Global

　　分辨率 4096 × 4

　　行频 28 kHz(After compression the line frequency is 59k）

　　位深 12

　　黑白/彩色 黑白

　　像元 7 μm × 7 μm

　　图像参数

　　像素 4096 × 4

　　信噪比 40.2 db

　　动态范围 61.5 db

　　图像格式 Mono8/10/12

　　Binning 支持

　　ROI 支持

　　X翻转 支持

　　增益 1~32

　　白平衡 不支持

　　伽马 范围0~4，支持LUT

　　快门曝光 4 μS~100 mS（支持分时频闪）

　　图像采集模式 软件触发/硬件触发/自由运行

　　FPN 支持

　　性能参数 配置通道 支持2组用户自定义配置保存

　　接口参数

　　接口 GigE

　　GPIO接口 12芯Hirose接口，实现外部供电和外部触发；2路差分/单端输入，1路差分可配置输入或

　　输出 ，1路高速光耦单端输入，1路 GPIO可配置输入或输出

　　镜头接口 M42

　　电源参数

　　供电方式 通过12芯Hirose接口直流供电,DC12-24V

　　功耗 3.5 W

　　结构参数

　　产品尺寸 62 mm×62 mm×39.1 mm(不含镜头座和后壳接口)

　　净重 193 g

　　环境参数

　　储存温度 -30℃~+80℃

　　工作温度 -10℃~+50℃

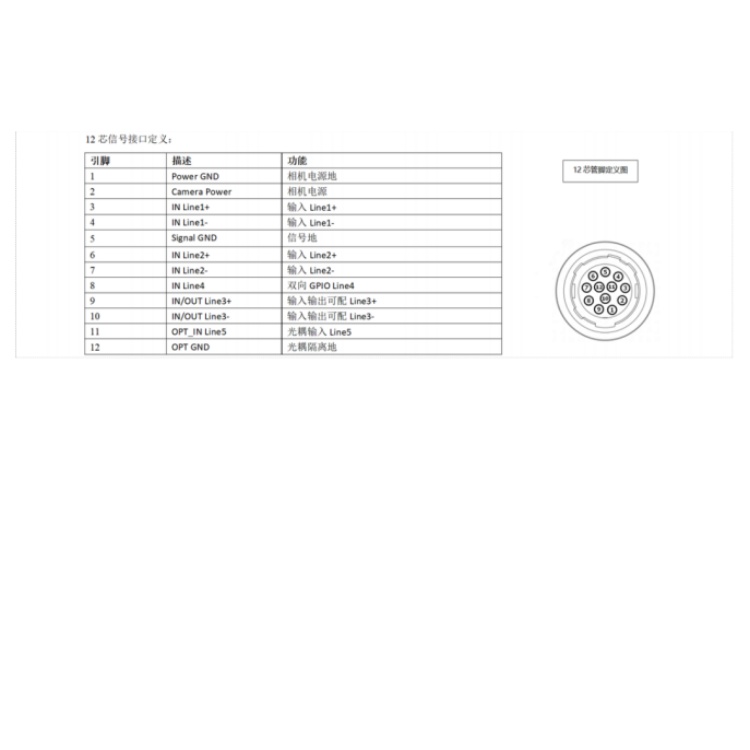

　　L5047MG440 华睿科技L系列4K高清全局快门行频28kHz黑白千兆网口工业线阵相机 接口定义：

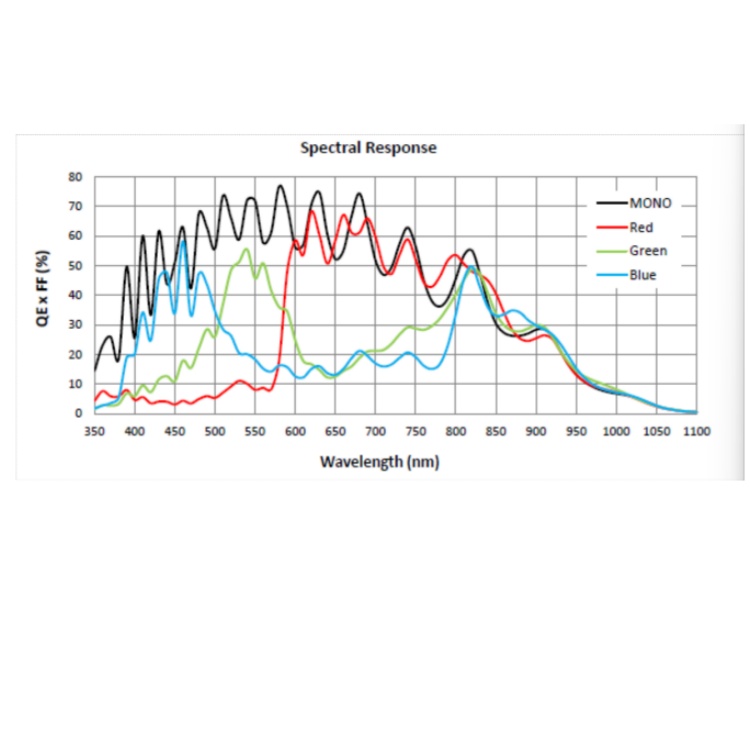

　　L5047MG440 华睿科技L系列4K高清全局快门行频28kHz黑白千兆网口工业线阵相机 光谱曲线图：
