L5047MG140 华睿4K全局行频28kHz黑白线阵相机 分辨率4096*2

　　L5047MG140 华睿4K全局行频28kHz黑白线阵相机 分辨率4096×2 像元7μm×7μm 位深12 信噪比>39dB 动态范围66dB 镜头接口M42 x 1 软件触发/硬件触发/自由运行 支持亮度增强，伽马矫正，LUT等ISP功能 支持目标亮度的亮场校正 支持多种图像数据格式输出 支持DC12V-24V宽压供电 L5047MG140

　　L5047MG140

　　华睿科技L系列4K高清全局快门行频28kHz千兆网口黑白线阵相机

　　L5047MG140 华睿科技L系列4K高清全局快门行频28kHz千兆网口黑白线阵相机 功能特性：

　　支持亮度增强，伽马矫正，LUT等ISP功能；

　　支持目标亮度的亮场校正；

　　支持多种图像数据格式输出；

　　支持DC12V-24V宽压供电；

　　符合CE,FCC认证。

　　L5047MG140 华睿科技L系列4K高清全局快门行频28kHz千兆网口黑白线阵相机 结构尺寸图（mm）：

　　L5047MG140 华睿科技L系列4K高清全局快门行频28kHz千兆网口黑白线阵相机 技术参数

　　型号 L5047MG140

　　基本参数

　　传感器 4K

　　传感器类型 CMOS

　　快门类型 Global

　　分辨率 4096 × 2

　　行频 28 kHz(无损压缩可达59.9k）

　　位深 12

　　黑白/彩色 黑白

　　像元 7 μm × 7 μm

　　图像参数

　　信噪比 >39dB

　　动态范围 66dB

　　图像格式 Mono8/10/12/10Packed/12Packed

　　ROI 支持

　　X翻转 支持

　　增益 1~32

　　伽马 范围0~4，支持LUT

　　快门曝光 8μs~100ms

　　图像采集模式 软件触发/硬件触发/自由运行

　　FPN 支持

　　成像模式 single_line，2

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　缓存 512MB数据缓存

　　接口参数

　　接口 GigE

　　GPIO接口 12芯Hirose接口，实现外部供电和外部触发；2路差分/单端输入，1路差分可配置输入或

　　输出 ，1路高速光耦单端输入，1路 GPIO可配置输入或输出

　　镜头接口 M42 x 1

　　电源参数

　　供电方式 通过12芯Hirose接口直流供电,电压范围12V~24V

　　功耗 12V≈4.5W

　　结构参数

　　产品尺寸 62mm×62mm×44mm(不含后壳接口)

　　净重 260 g

　　环境参数

　　储存温度 - 30℃~+80℃

　　工作温度 - 30℃~+50℃

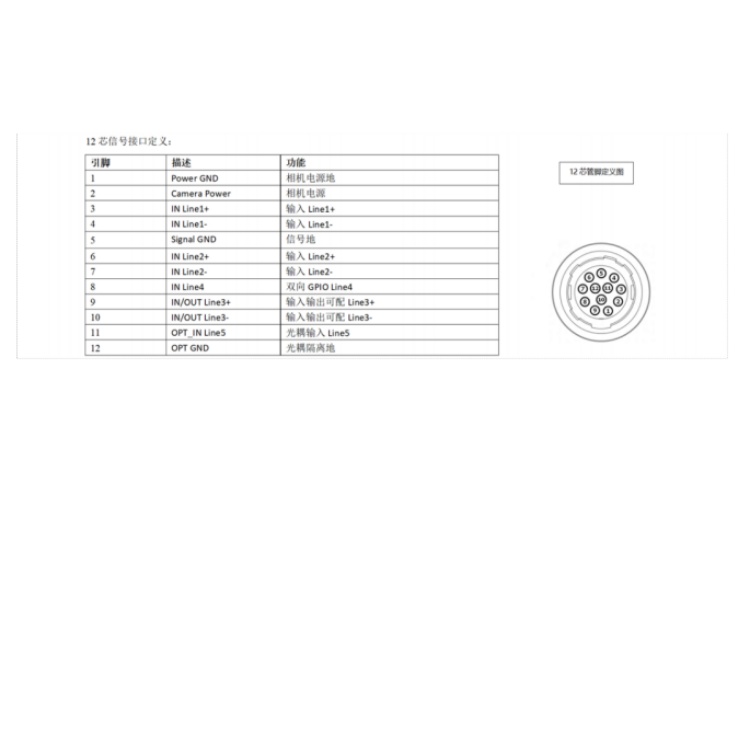

　　L5047MG140 华睿科技L系列4K高清全局快门行频28kHz千兆网口黑白线阵相机 接口定义：

　　L5047MG140 华睿科技L系列4K高清全局快门行频28kHz千兆网口黑白线阵相机 光谱曲线图：
