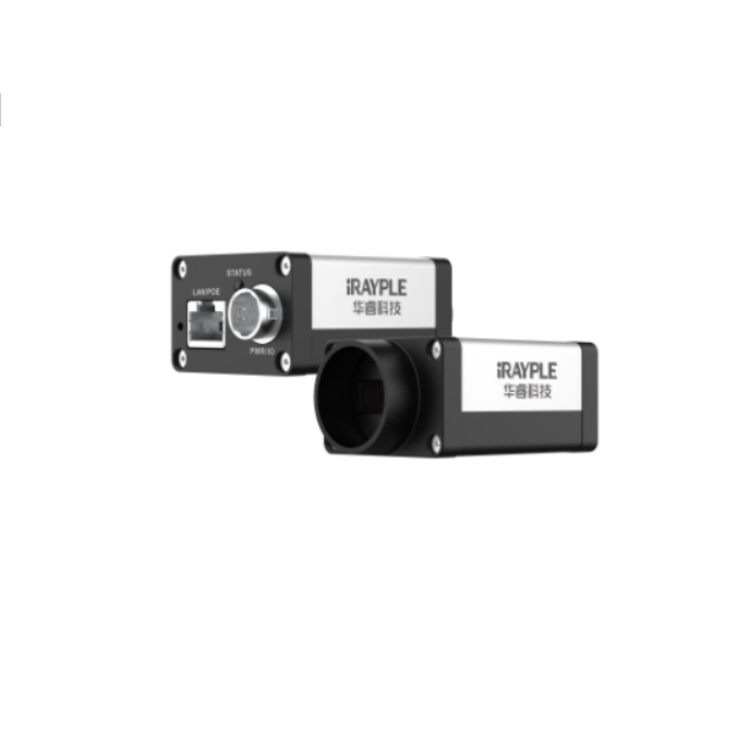

华睿科技L系列4K高清全局快门行频29kHz黑白千兆网口工业线阵相机
L5047MG100 华睿科技L系列4K高清全局快门行频29kHz黑白千兆网口工业线阵相机 功能特性
分辨率4K，像元尺寸3.5μm，zui大行频可达29K；
动态范围高，信噪比好，图像质量优异；
支持多种图像数据格式输出；
支持2；
支持多ROI，FPN校正；
支持Gamma，LUT，自动黑电平等 ISP 功能；
支持软件触发/硬件触发/自由运行等多种触发模式；
兼容GigE Vision V2.0协议和GenICam标准；
支持DC12-24V宽压供电；

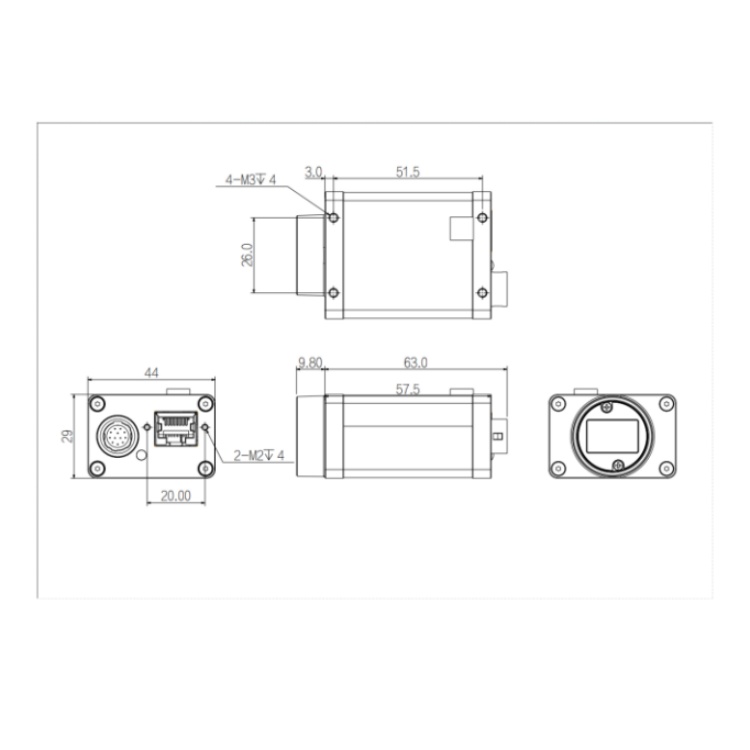

L5047MG100 华睿科技L系列4K高清全局快门行频29kHz黑白千兆网口工业线阵相机 结构尺寸图（mm）：
L5047MG100 华睿科技L系列4K高清全局快门行频29kHz黑白千兆网口工业线阵相机 技术参数
型号 L5047MG100
基本参数
传感器 4K
传感器类型 CMOS
快门类型 Global
分辨率 4096 × 2
行频 29 kHz(无损压缩可达58k）
位深 12
黑白/彩色 黑白
像元 3.5 μm × 3.5 μm
图像参数
像素 4096 × 2
信噪比 39.6 db
动态范围 65.5 db
图像格式 Mono8/10/12/10P/12P
Binning 支持
ROI 支持
X翻转 支持
增益 1~32
白平衡 不支持
伽马 范围0~4，支持LUT
快门曝光 8 μS~100 mS
图像采集模式 软件触发/硬件触发/自由运行
FPN 支持
性能参数
配置通道 支持2组用户自定义配置保存
缓存 64MB 图像缓存，64M数据缓存
接口参数
接口 GigE
GPIO接口 12芯Hirose接口，实现外部供电和外部触发；2路差分/单端输入，1路差分可配置输入或
输出 ，1路高速光耦单端输入，1路 GPIO可配置输入或输出
镜头接口 C-Mount
电源参数
供电方式 通过12芯Hirose接口直流供电,DC12-24V
功耗 4.2 W
结构参数
产品尺寸 29mm×44mm×57.5mm(不含镜头座和后壳接口)
净重 100 g
环境参数
储存温度 - 30℃~+80℃
工作温度 - 30℃~+50℃

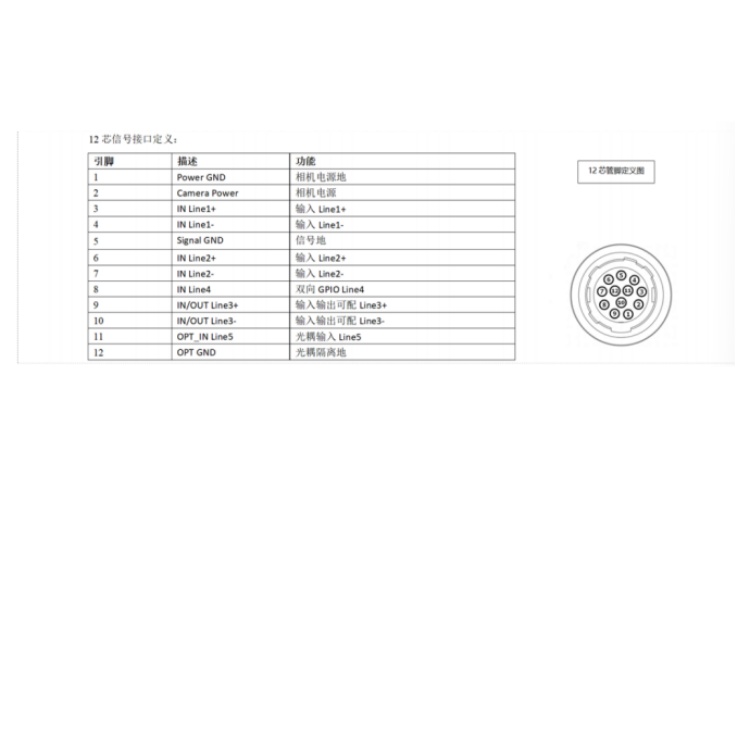

L5047MG100 华睿科技L系列4K高清全局快门行频29kHz黑白千兆网口工业线阵相机 接口定义：

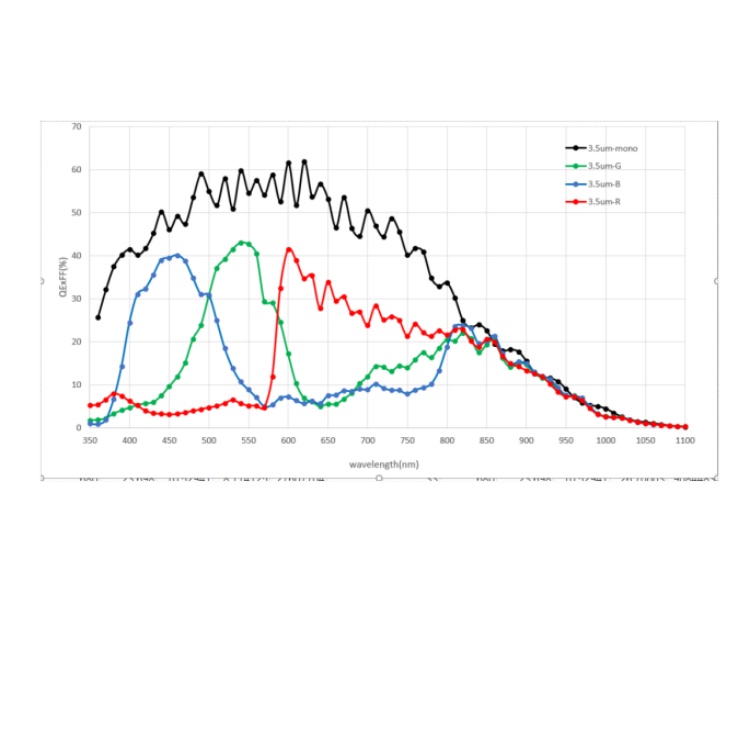

L5047MG100 华睿科技L系列4K高清全局快门行频29kHz黑白千兆网口工业线阵相机 光谱曲线图：
