　　华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机

　　L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 功能特性

　　支持亮度增强，伽马矫正，LUT等ISP功能；

　　支持目标亮度的亮场校正；

　　支持多种图像数据格式输出；

　　支持DC12V-24V宽压供电；

　　符合CE,FCC认证。

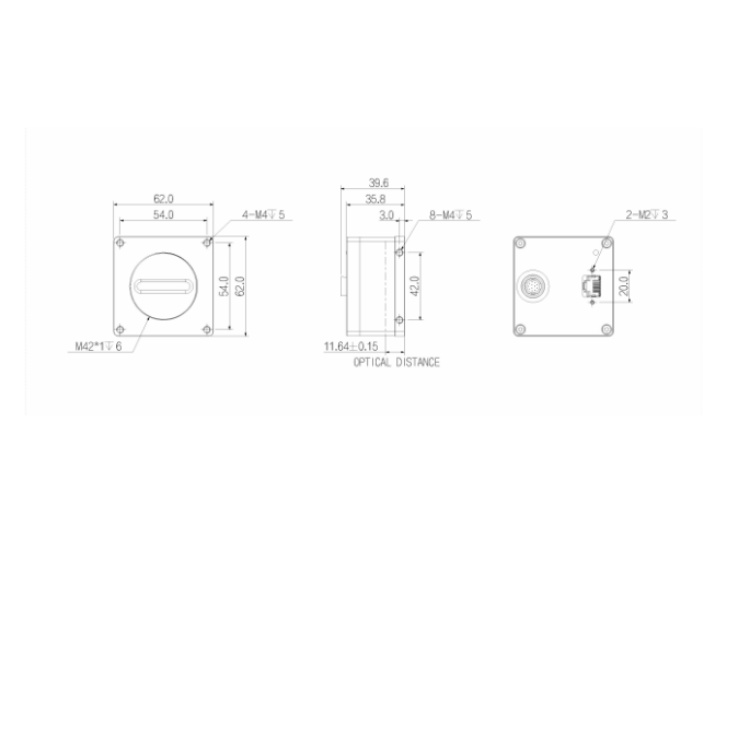

　　L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 结构尺寸图（mm）：

　　L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 技术参数

　　型号 L5022MG141

　　基本参数

　　传感器 2K

　　传感器类型 CMOS

　　快门类型 Global

　　分辨率 2048 × 1

　　行频 49 kHz

　　位深 12

　　黑白/彩色 黑白

　　像元 14 μm × 14 μm

　　图像参数

　　信噪比 >38dB

　　动态范围 66dB

　　图像格式 Mono8/10/12/10Packed/12Packed

　　ROI 支持

　　X翻转 支持

　　增益 1~32

　　伽马 范围0~4，支持LUT

　　快门曝光 8μS~100S

　　图像采集模式 软件触发/硬件触发/自由运行

　　FPN 支持

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　缓存 512MB数据缓存

　　接口参数

　　接口 GigE

　　GPIO接口 2路差分输入，2路单端输入，1路差分输出，1路GPIO

　　镜头接口 M42 x 1

　　电源参数

　　供电方式 通过12芯Hirose接口直流供电,电压范围12V~24V

　　功耗 12V≈4.5W

　　结构参数

　　产品尺寸 62mm×62mm×35.8mm(不含后壳接口)

　　净重 240 g

　　环境参数

　　储存温度 - 30℃~+80℃

　　工作温度 - 30℃~+50℃

　　L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 接口定义：

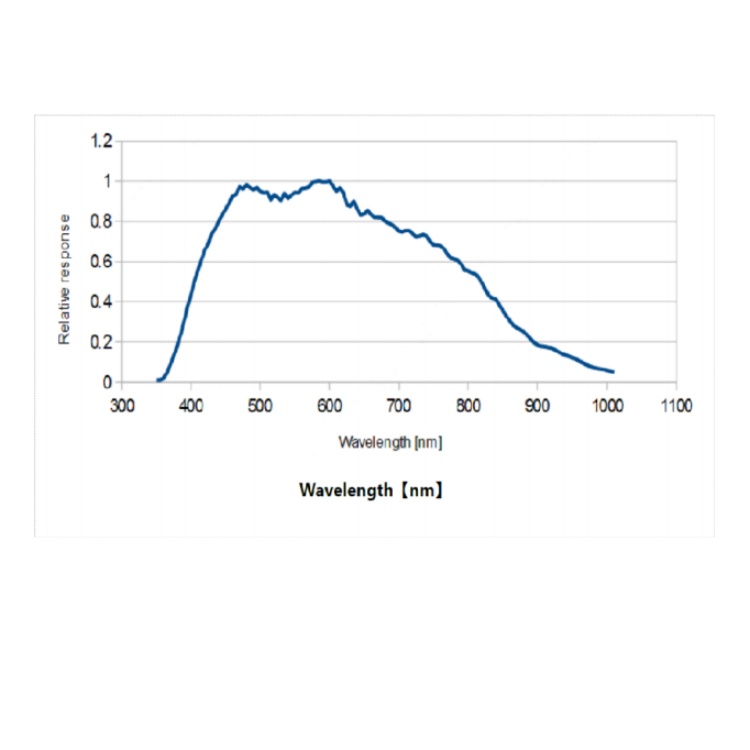

　　L5022MG141 华睿科技L系列2K高清全局行频49kHz镜头接口M42x1黑白千兆网口线阵相机 光谱曲线图：
