　　华睿科技1200万像素1英寸XGS12000 CMOS全局快门56fps黑白CameraLink接口A系列小面阵相机

　　A7A21MK200 华睿科技1200万像素1英寸XGS12000 CMOS全局快门56fps黑白CameraLink接口A系列小面阵相机 功能特性

　　CameraLink接口，base/medium/Full/Deca模式。

　　支持软件触发/硬件触发/自由运行等多种模式。

　　支持多种图像数据格式输出、ROI、镜像等。

　　符合CameraLink V2.0协议和GenICam标准。

　　符合GenCP V1.1标准通信协议

　　支持PoCL供电

　　符合CE，FCC，RoHS认证

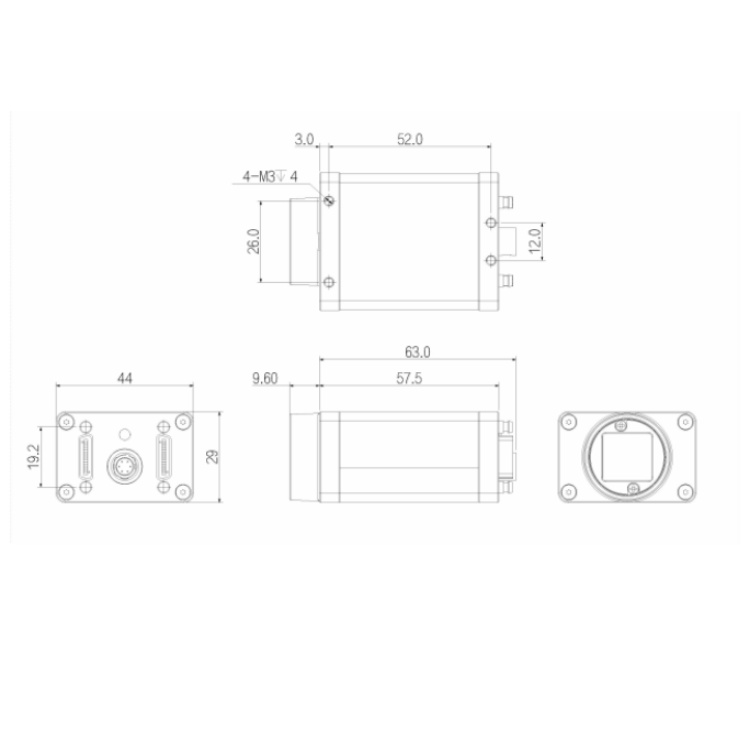

　　A7A21MK200 华睿科技1200万像素1英寸XGS12000 CMOS全局快门56fps黑白CameraLink接口A系列小面阵相机 结构尺寸图（mm）：

　　A7A21MK200 华睿科技1200万像素1英寸XGS12000 CMOS全局快门56fps黑白CameraLink接口A系列小面阵相机 技术参数

　　型号 A7A21MK200

　　基本参数

　　传感器 XGS12000

　　传感器类型 1英寸CMOS

　　快门类型 Global

　　分辨率 4096 × 3072

　　帧率 56 fps

　　位深 10

　　黑白/彩色 黑白

　　像元 3.2 μm × 3.2 μm

　　图像参数

　　像素 12MP

　　信噪比 >38dB

　　动态范围 >70dB

　　图像格式 Mono8/10

　　ROI 支持

　　Y翻转 支持

　　增益 1~32

　　快门曝光 52μS~1S

　　图像采集模式 软件触发/硬件触发/自由运行

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　支持时钟 34M/51M/68M/85M

　　接口参数

　　接口 CameraLink

　　GPIO接口 6芯Hirose接口：1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出

　　镜头接口 C-mount

　　电源参数

　　供电方式 PoCL或者通过Hirose接口直流供电，电压范围6至24V

　　功耗 ≈3W

　　结构参数

　　产品尺寸 29mm×44mm×58mm(不含镜头座和后壳接口)

　　净重 100 g

　　环境参数

　　储存温度 -30℃~+80℃

　　工作温度 -30℃~+50℃

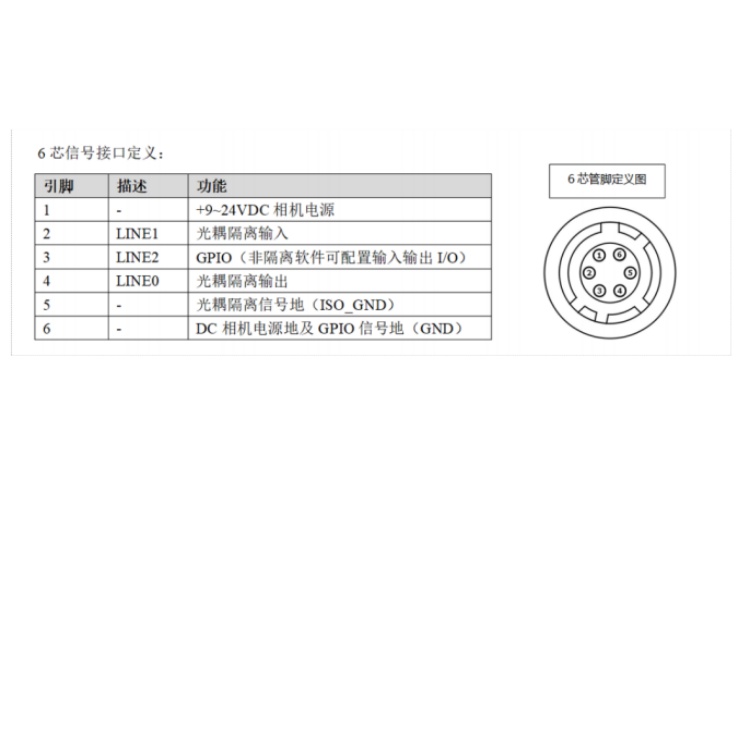

　　A7A21MK200 华睿科技1200万像素1英寸XGS12000 CMOS全局快门56fps黑白CameraLink接口A系列小面阵相机 接口定义：

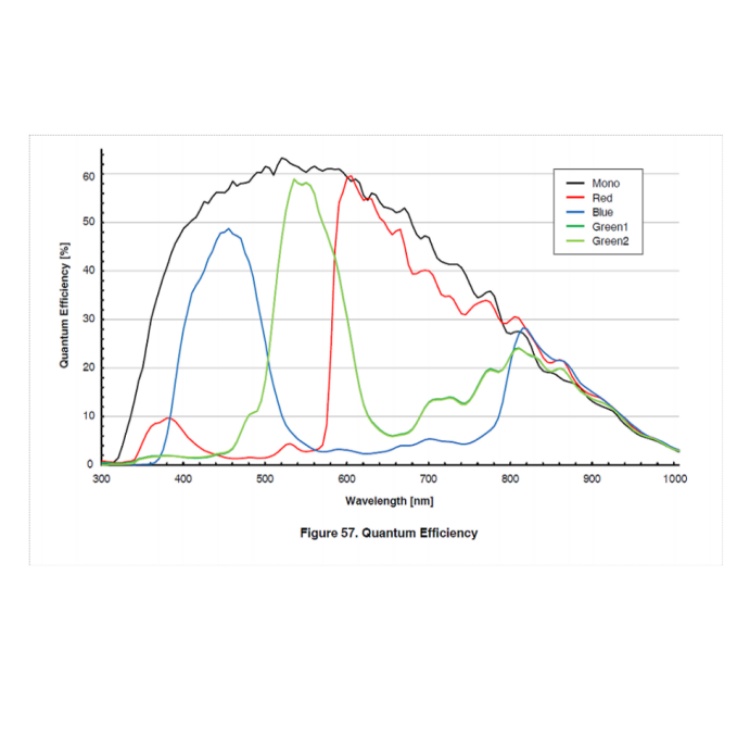

　　A7A21MK200 华睿科技1200万像素1英寸XGS12000 CMOS全局快门56fps黑白CameraLink接口A系列小面阵相机 光谱曲线图：
