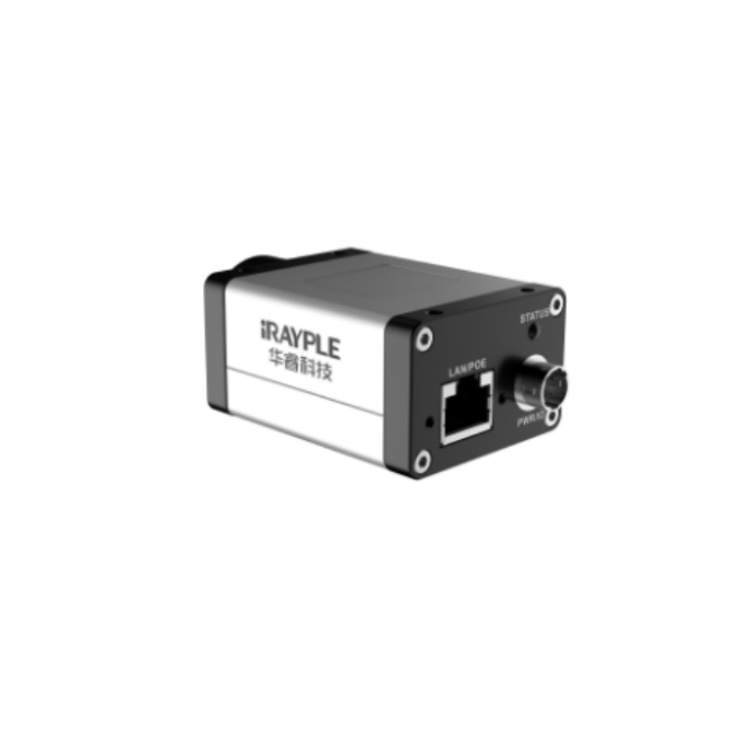

　　华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机

　　A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 功能特性

　　千兆以太网接口,提供1Gbps 带宽,zui大传输距离可到100m；

　　256MB 板上缓存用于突发模式下数据传输或图像重传；

　　支持软件触发/硬件触发/自由运行等多种模式；

　　支持锐度,降噪,伽马校正,查找表,黑电平校正,亮度,对比度等 ISP 功能；

　　彩色相机支持插值,白平衡,颜色转换矩阵,色度,饱和度等；

　　支持多种图像数据格式输出,ROI,镜像等；

　　符合GigE Vision V2.0协议和GenICam标准；

　　支持POE供电，DC9-24V宽压供电；

　　符合CE,FCC,RoHS认证。

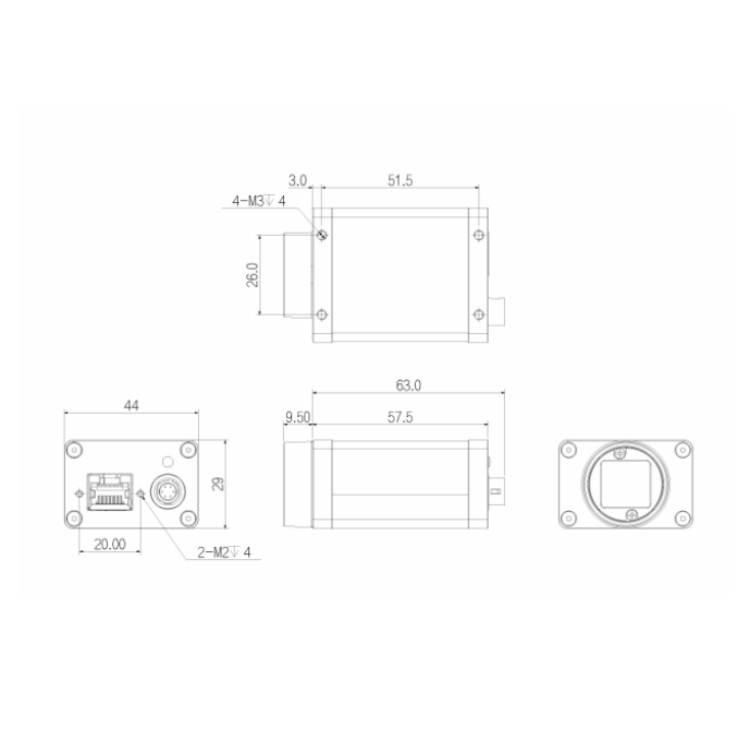

　　A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 结构尺寸图（mm）：

　　A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 技术参数

　　型号 A7170CG200

　　基本参数

　　传感器 IMX432

　　传感器类型 1.1英寸CMOS

　　快门类型 Global

　　分辨率 1604 × 1100

　　帧率 66 fps

　　位深 12

　　黑白/彩色 彩色

　　像元 9.0 μm × 9.0 μm

　　图像参数

　　像素 1.76 MP

　　信噪比 ＞38 dB

　　动态范围 ＞70 dB

　　图像格式 Mono8,BayerRG8/10/10Packed,BayerGB8/10/10Packed，YUV422Packed；

　　Binning 不支持

　　Decimation 不支持

　　ROI 支持

　　X翻转 支持

　　Y翻转 支持

　　增益 1~32

　　伽马 范围0~4，支持LUT

　　快门曝光 1 μs~1 s

　　图像采集模式 软件触发/硬件触发/自由运行

　　SPC 支持

　　FPN 不支持

　　性能参数

　　配置通道 支持2组用户自定义配置保存

　　缓存 256 MB

　　接口参数

　　接口 GigE, PoE

　　GPIO接口 1路光耦隔离输入，1路光耦隔离输出，1路不带光耦隔离可配置输入输出

　　镜头接口 C-mount

　　电源参数

　　供电方式 PoE供电/通过Hirose接口直流供电,电压范围9V~24V

　　功耗 12V≈3.2W

　　结构参数

　　产品尺寸 29mm×44mm×58mm(不含镜头座和后壳接口)

　　净重 100 g

　　环境参数

　　储存温度 - 30℃~+80℃

　　工作温度 - 30℃~+50℃

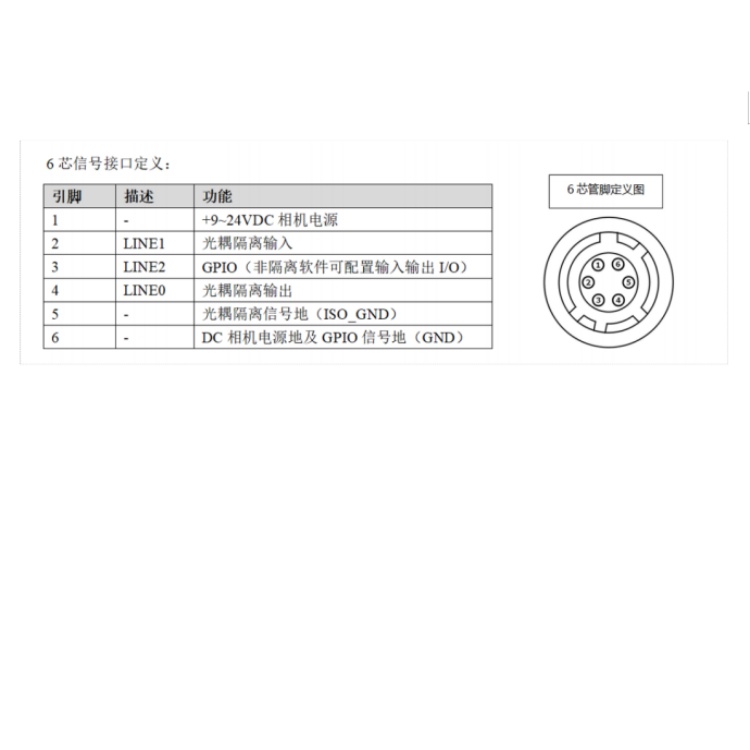

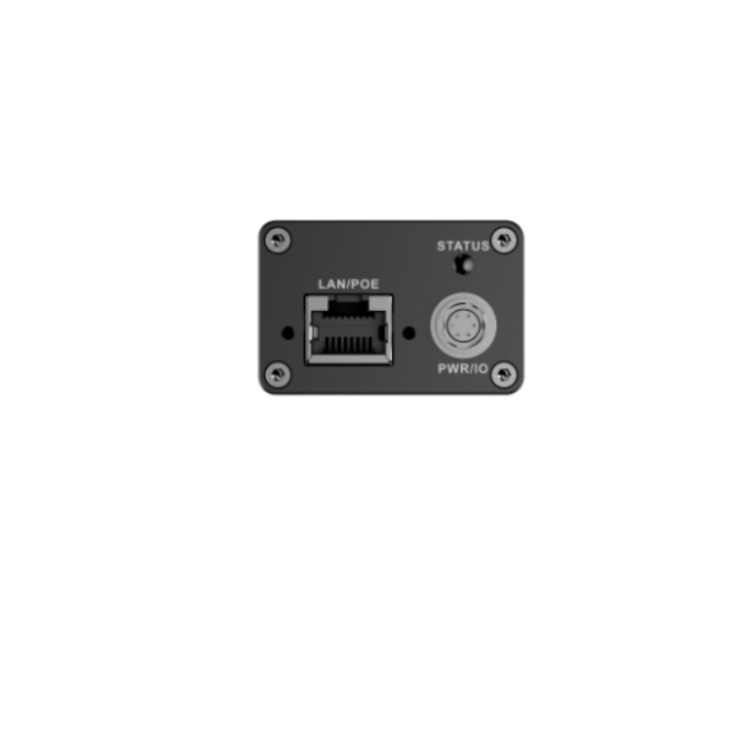

　　A7170CG200 华睿科技176万像素1.1英寸IMX432 CMOS全局快门66fps彩色A系列小面阵相机 接口定义：
