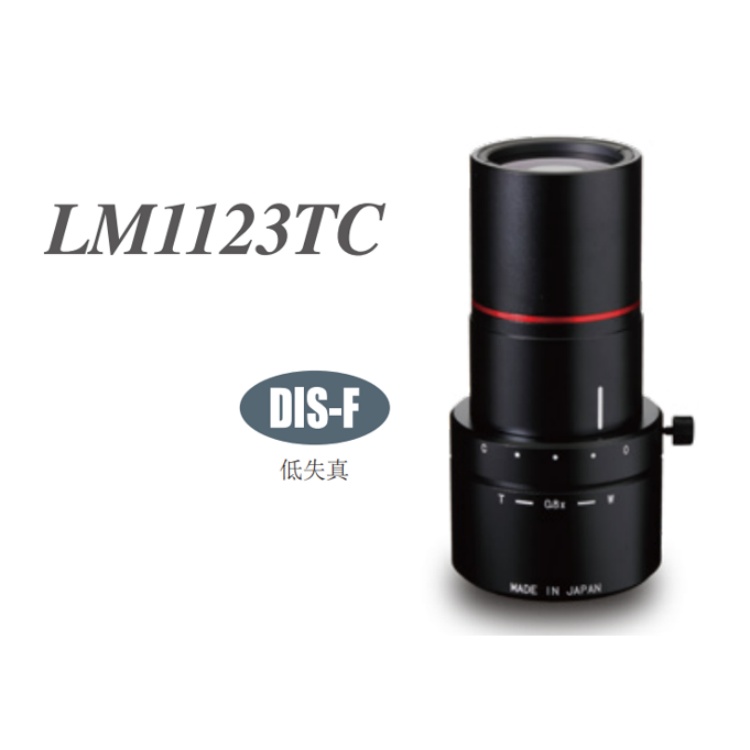

LM1123TC 日本KOWA 2/3英寸500万像素0.69-0.88变倍工业远心镜头

　　LM1123TC KOWA 2/3英寸500万0.69~0.88×变倍远心镜头 可根据像素分辨率，直观地选择镜头 还可改变光学倍率的调整范围 适合500万像素的光学倍率设计 低于0.02%的低失真设计 从中心到边缘，确保高对比度 LM1123TC

　　LM1123TC

　　KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头

　　LM1123TC KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头 产品特点：

　　可根据像素分辨率，直观地选择镜头

　　还可改变光学倍率的调整范围

　　适合500万像素的光学倍率设计

　　低于0.02%的低失真设计

　　从中心到边缘，确保高对比度

　　KOWA 远心镜头 TELECENTRIC

　　TC 系列

　　LM1123TC KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头 远心光学系统：

　　远心光学系统的主要特点是调焦时倍率不变，可从正面拍摄整个物体。（图1）因此适合用于位置检测等高精度尺寸测量等用途。远心光学系统是主射线（从物体上的一点发出并入射至镜头的光束的中心光线）与光轴平行的光学系统。当光圈位于像侧的焦点位置时，物侧的主射线与光轴平行，即使物体的位置随光轴方向而变化，也只会成像模糊而倍率不变。

　　LM1123TC KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头 应用实例

　　硅片晶圆的表面检测

　　棱镜和PCB印刷电路板上的灰尘检测

　　2D码读取

　　FPD的图像缺陷检测

　　孔距检测

　　LM1123TC KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头 适合：

　　LM1123TC KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头 详细技术参数：

　　型号 LM1123TC

　　变倍范围 0.69~0.88×

　　图像尺寸(mm) 8.8×6.6(Φ11)

　　摄影倍率 0.69× 0.8× 0.88×

　　物侧N.A. 0.07 0.07 0.07

　　摄影距离WD(mm) 111.0 111.0 111.0

　　视野(mm)

　　2/3英寸 12.7×9.6 11.0×8.2 10.0×7.5

　　1/1.8英寸 10.4×7.8 9.0×6.7 8.2×6.1

　　1/2英寸 9.3×7.0 8.0×6.0 7.3×5.5

　　TV畸变(%) ?0.001 ?0.009 0.005

　　后焦点(mm) 34 28.8 25.3

　　接口 C-接口

　　分辨率 120lp/mm

　　镜头尺寸(mm)(∞) Φ50×121.5

　　重量(g) 290g

　　使用温度范围 ?10°C~+50°C

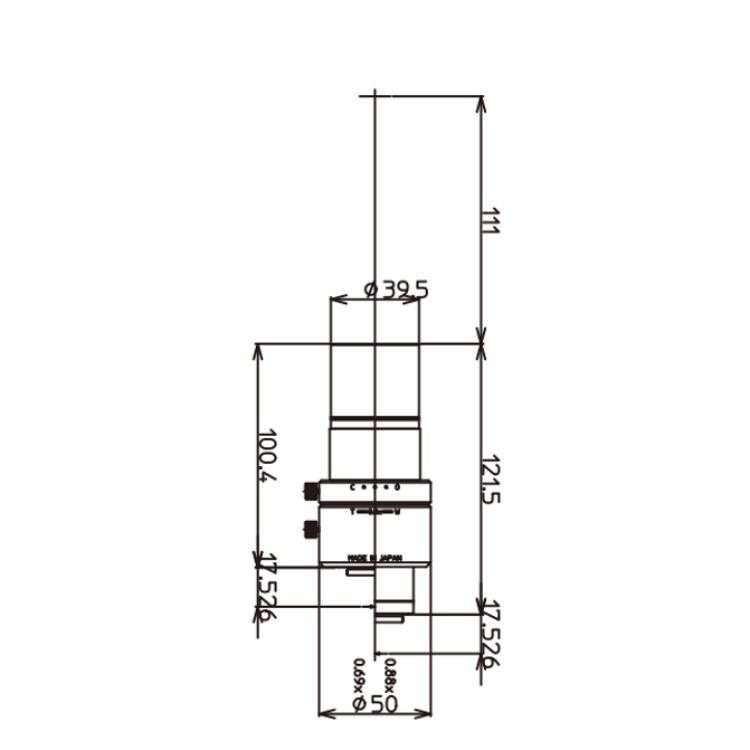

　　LM1123TC KOWA 2/3英寸500万像素0.69~0.88×变倍工业远心镜头 产品尺寸图：
