MV-CH800-60TM-M58S-NN 海康8000万黑白/彩色卷帘万兆以太网相机
MV-CH800-60TM-M58S-NN 海康8000万黑白/彩色万兆以太网相机 卷帘快门15fps 堆栈式BSI CMOS 像元尺寸2.9μm×2.9μm 靶面尺寸30mm×22.4mm 分辨率10304×7712 动态范围75.7dB 信噪比42dB 增益0dB~24dB 曝光时间12μs~10sec 供电9~24VDC 水平镜像，垂直镜像输出 镜头接口M58*0.75 IP40防护 软件MVS MV-CH800-60TC-M58S-NN
MV-CH800-60TM-M58S-NN
杭州海康机器人8000万像素CMOS黑白/彩色卷帘快门15fps万兆以太网工业面阵相机
MV-CH800-60TM-M58S-NN 杭州海康机器人8000万像素CMOS黑白/彩色卷帘快门15fps万兆以太网工业面阵相机 产品特点：
MV-CH800-60TM/TC高的端型面阵相机，图像质量优异。通过万兆以太网接口，快速实时传输非压缩数据，满分辨率下zui高帧率可达15fps。
功能特性
8000万像素分辨率，像元尺寸2.9μm
支持自动或手动调节曝光时间、白平衡，支持手动调节增益、Gamma校正、LUT等
万兆网口接口，兼容千兆以太网，无中继情况下，zui大传输距离可达100m
安装方便灵活，相机上下前面板均有安装孔，可根据需求自行选择
兼容GigEVisionV2.0协议和GenlCam标准，无缝接入第三方软件平台
应用行业
PCBAOI、FPD检测、铁路相关应用、光伏行业等。

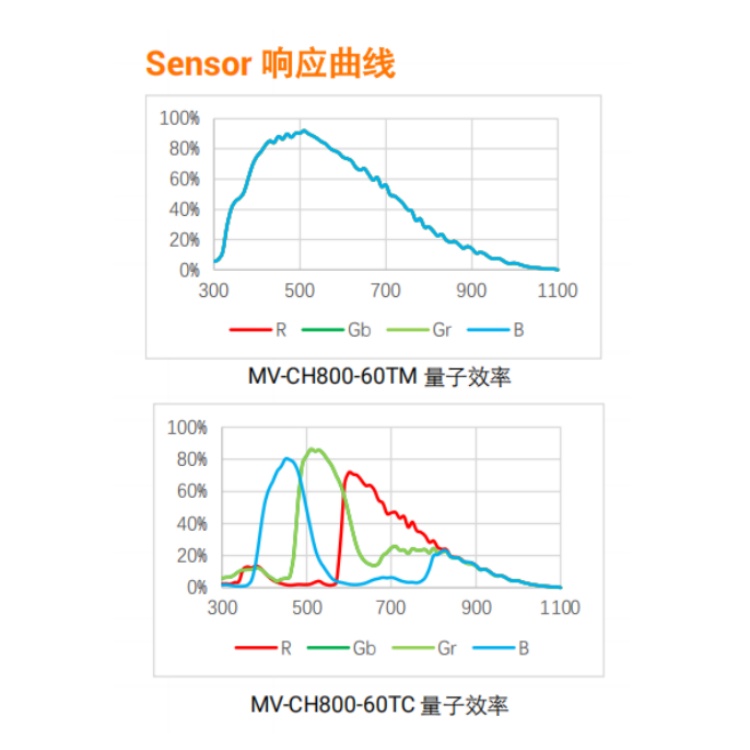

MV-CH800-60TM-M58S-NN 杭州海康机器人8000万像素CMOS黑白/彩色卷帘快门15fps万兆以太网工业面阵相机 Sensor响应曲线：

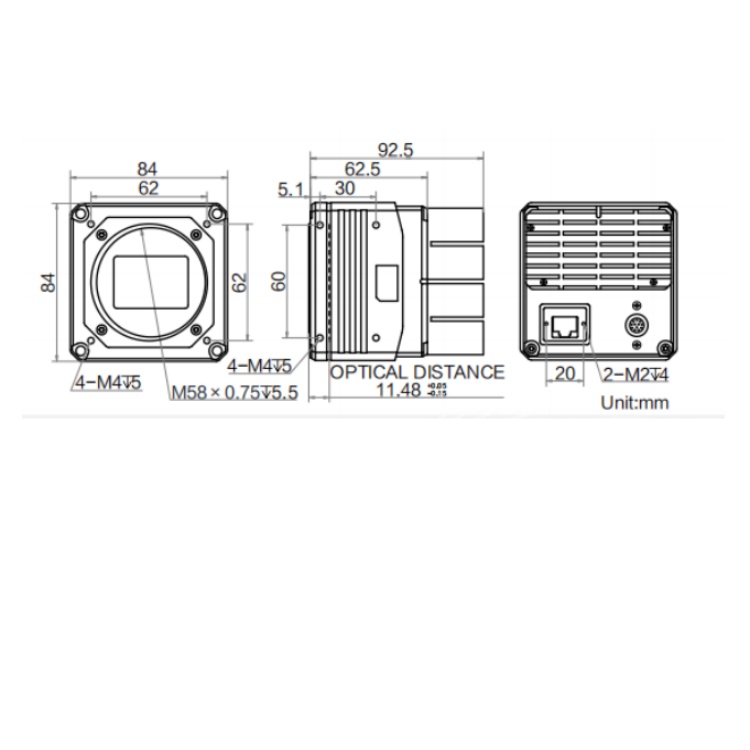

MV-CH800-60TM-M58S-NN 杭州海康机器人8000万像素CMOS黑白/彩色卷帘快门15fps万兆以太网工业面阵相机 外形尺寸：
订货型号
黑白相机：MV-CH800-60TM-M58S-NN
彩色相机：MV-CH800-60TC-M58S-NN

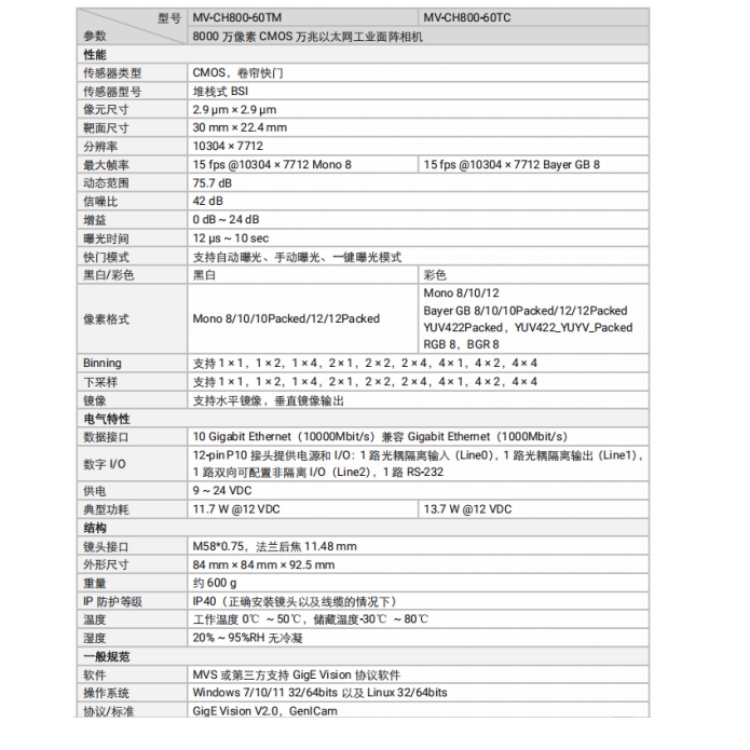

MV-CH800-60TM-M58S-NN 杭州海康机器人8000万像素CMOS黑白/彩色卷帘快门15fps万兆以太网工业面阵相机 技术参数
型号
参数
MV-CH800-60TMMV-CH800-60TC
8000万像素CMOS万兆以太网工业面阵相机
性能
传感器类型CMOS，卷帘快门
传感器型号堆栈式BSI
像元尺寸2.9μm×2.9μm
靶面尺寸30mm×22.4mm
分辨率10304×7712
zui大帧率15fps@10304×7712Mono8 15fps@10304×7712BayerGB8
动态范围75.7dB
信噪比42dB
增益0dB~24dB
曝光时间12μs~10sec
快门模式支持自动曝光、手动曝光、一键曝光模式
黑白/彩色黑白彩色
像素格式Mono8/10/10Packed/12/12Packed
Mono8/10/12
BayerGB8/10/10Packed/12/12Packed
YUV422Packed，YUV422_YUYV_Packed
RGB8，BGR8
Binning支持1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
下采样支持1×1，1×2，1×4，2×1，2×2，2×4，4×1，4×2，4×4
镜像支持水平镜像，垂直镜像输出
电气特性
数据接口10GigabitEthernet（10000Mbit/s）兼容GigabitEthernet（1000Mbit/s）
数字I/O12-pinP10接头提供电源和I/O：1路光耦隔离输入（Line0），1路光耦隔离输出（Line1），
1路双向可配置非隔离I/O（Line2），1路RS-232
供电9~24VDC
典型功耗11.7W@12VDC13.7W@12VDC
结构
镜头接口M58*0.75，法兰后焦11.48mm
外形尺寸84mm×84mm×92.5mm
重量约600g
IP防护等级IP40（正确安装镜头以及线缆的情况下）
温度工作温度0℃~50℃，储藏温度-30℃~80℃
湿度20%~95%RH无冷凝
一般规范
软件MVS或第三方支持GigEVision协议软件
操作系统Windows7/10/1132/64bits以及Linux32/64bits
协议/标准GigEVisionV2.0，GenICam
认证CE，RoHS，KC
