　　杭州海康机器人2通道Camera Link采集卡，板载1GB内存，速率可到6.8 Gbps，带DB15触发

　　MV-GC1002-V2 基于Camera Link协议，支持 Base，Medium，Full，80-bit四种传输模式。板载1GB内存，可对超高行高的图像进行缓存。提供SDK接口，符合GenIcam标准，方便客户进行二次开发。

　　MV-GC1002-V2 杭州海康机器人2通道Camera Link采集卡，板载1GB内存，速率可到6.8 Gbps，带DB15触发 功能特性：

　　支持Camera Link协议，理论zui高速率可到6.8 Gbps

　　支持PoCL，单通道zui高可提供4W

　　丰富的I/O接口，集成多路输入输出

　　提供SDK，支持GenTL协议，便于二次开发

　　遵循GenIcam标准

　　订货型号

　　MV-GC1002-V2

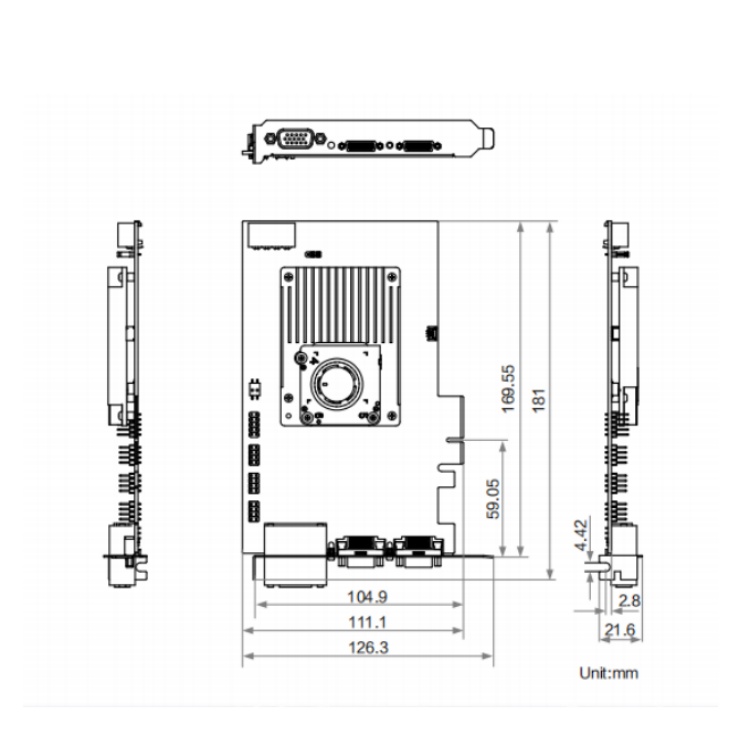

　　MV-GC1002-V2 杭州海康机器人2通道Camera Link采集卡，板载1GB内存，速率可到6.8 Gbps，带DB15触发 外形尺寸：

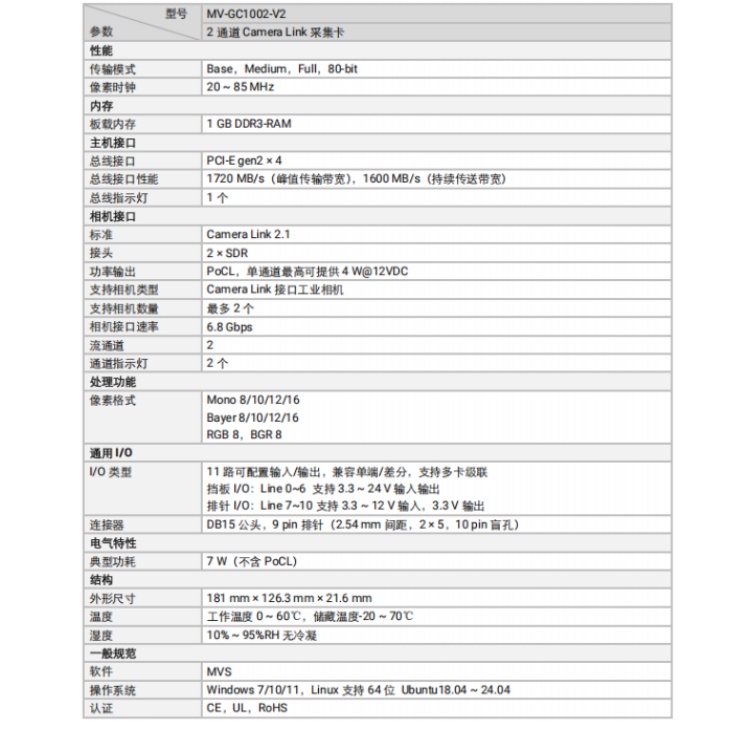

　　MV-GC1002-V2 杭州海康机器人2通道Camera Link采集卡，板载1GB内存，速率可到6.8 Gbps，带DB15触发 详细技术参数：

　　型号 型号 MV-GC1002-V2

　　名称 CML采集卡，带DB15触发

　　性能 像素时钟 20~85MHz

　　内存 板载内存 1GB DDR3-RAM

　　主机接口 总线接口 PCI-E gen2 × 4

　　总线接口性能 1720MB/s(峰值传输带宽),1600 MB/s(持续传送带宽)

　　总线指示灯 1个

　　相机接口 标准 Camera Link 2.1

　　接头 2×SDR

　　功率输出 PoCL,单通道zui高可提供4W@12VDC

　　支持相机类型 Camera Link接口工业相机

　　支持相机数量 zui多2个

　　相机接口速率 6.8Gbps

　　流通道 2

　　通道指示灯 2个

　　处理功能 像素格式 Mono 8/10/12/16

　　Bayer 8/10/12/16

　　RGB 8,BGR 8

　　通用I/O I/O类型 11路可配置输入/输出,兼容单端/差分,支持多卡级联

　　挡板I/O:Line 0~6 支持3.3 ~ 24 V输入输出

　　排针I/O:Line 7~10支持3.3 ~ 12 V输入,3.3 V输出

　　连接器 DB15公头,9pin排针(2.54mm间距,2 x 5,10 pin盲孔)

　　电气特性 典型功耗 7W(不含PoCL)

　　结构 外形尺寸 181mm×126.3mm×21.6mm

　　温度 工作温度0~60°C,储藏温度-20~70°C

　　湿度 10%~95%RH无冷凝

　　一般规范 软件 MVS

　　操作系统 Windows 7/10/11,Linux支持64位 Ubuntu18.04 ~ 24.04

　　认证 CE,UL,RoHS
