MIS-DP3600-10D 海康IP67三维信息采集3D激光轮廓传感器 扫描速率zui高可达46.7kHz 内置高精度3D算法，重复精度可达亚微米级 双图像传感器设计，消除视野盲区，抑制杂散光 广泛适用于 3C、电子制造、汽车等行业动态场景 单轮廓点数3200 Z轴分辨率1.51μm~2.68μm Z轴重复精度0.49μm Z轴线性度（±% of MR）0.008 轮廓数据间隔8.5μm~11.6μm 轮廓数据、深度图、亮度图、线宽图 软触发、硬触发 波长405nm 供电24VDC 软件3DMVS、VM3D及其它第三方3D软件 MIS-DP3600-10D
MIS-DP3600-10D
杭州海康机器人高精度三维信息采集，扫描速率zui高可达46.7kHz，IP67防护等级，3D激光轮廓传感器
MIS-DP3600-10D型号3D激光轮廓传感器，采用双图像传感器设计，消除相机视野盲区的同时可有效抑制杂散光。硬件内置高精度 3D 算法、宽动态图像处理算法以及数据融合算法，结合高帧率芯片和激光精的准的时序控制，可实时输出高精度三维点云数据。结构紧凑、集成度高、操作便捷，广泛适用于 3C、电子制造、汽车等行业动态场景下的高精度三维信息采集。
MIS-DP3600-10D 杭州海康机器人高精度三维信息采集，扫描速率zui高可达46.7kHz，IP67防护等级，3D激光轮廓传感器 功能特性：
双图像传感器设计，消除视野盲区，抑制杂散光
内置高精度3D算法，重复精度可达亚微米级
采用高帧率图像芯片，扫描速率zui高可达46.7kHz
支持多种曝光模式，动态范围更大
采用图像融合算法技术，点云数据更完整
支持多种滤波模式可选，点云数据更稳定
订货型号
MIS-DP3600-10D
应用行业
3C 行业、电子制造业、汽车工业等。

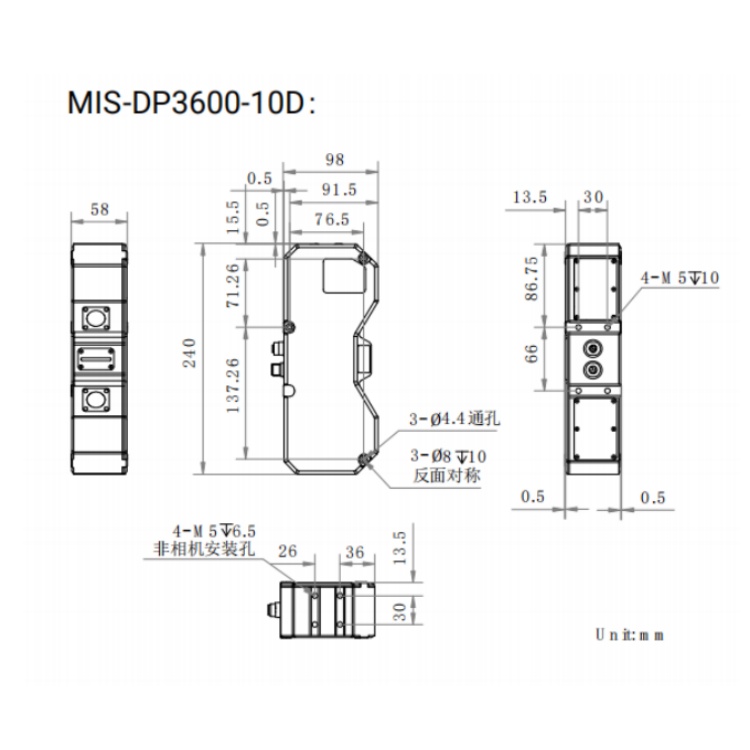

MIS-DP3600-10D 杭州海康机器人高精度三维信息采集，扫描速率zui高可达46.7kHz，IP67防护等级，3D激光轮廓传感器 外形尺寸：

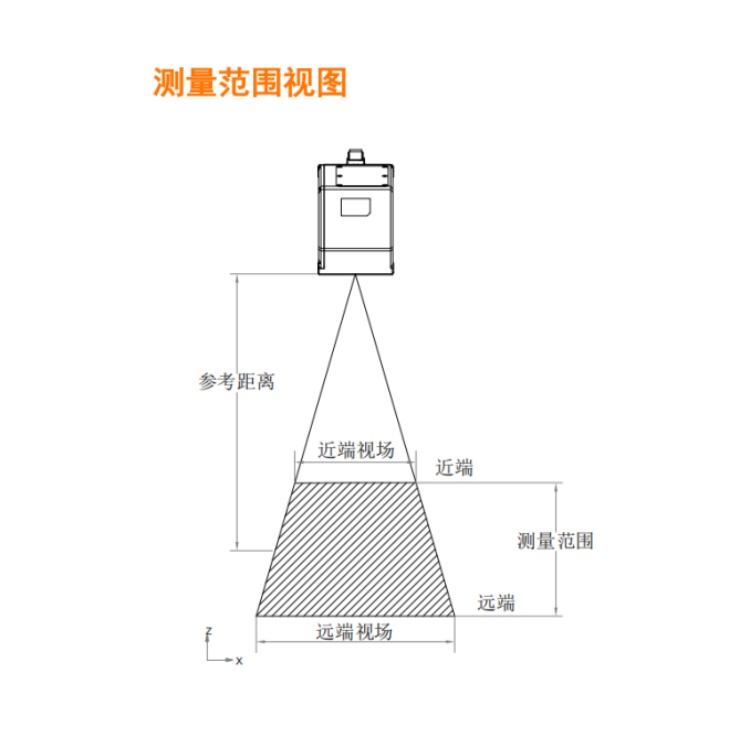

MIS-DP3600-10D 杭州海康机器人高精度三维信息采集，扫描速率zui高可达46.7kHz，IP67防护等级，3D激光轮廓传感器 测量范围视图：
MIS-DP3600-10D 杭州海康机器人高精度三维信息采集，扫描速率zui高可达46.7kHz，IP67防护等级，3D激光轮廓传感器 详细技术参数：
型号 型号 MIS-DP3600-10D
名称 3D激光轮廓传感器
性能 单轮廓点数 3200
参考距离 63.5mm
Z轴测量范围 26.0mm
X轴测量范围 26.5mm@近端
31.0mm@参考距离
35.5mm@远端
Z轴分辨率 1.51μm~2.68μm
Z轴重复精度 0.49μm@传感器在光学平台上测试标准量块的数据
Z轴线性度（±% of MR） 0.008
轮廓数据间隔 8.5μm~11.6μm
扫描帧率 3.4kHz~46.7kHz（高帧率模式）
数据输出类型 轮廓数据、深度图、亮度图、线宽图
触发模式 软触发、硬触发(差分编码器触发)
激光性能 激光安全等级 Class3R
波长 405nm
电气特性 数据接口 Gigabit Ethernet（1000Mbit/s），兼容Fast Ethernet（100Mbit/s）
数字I/O 12-pin M12接口提供供电和I/O，2路差分信号输入（Line 3/6），两路光耦隔离输入（Line 0/9），1路差分信号输出（Line 1）
供电 24VDC
典型功耗 28W@24VDC
结构 外形尺寸 240mm×98mm×58mm
重量 约1500g
IP防护等级 IP67
温度 工作温度0 °C~40 °C，储藏温度-30 °C~80 °C
湿度 20%~85%RH无凝结
一般规范 软件 3DMVS、VM3D及其它第三方3D软件
操作系统 Windows 7/10 32/64bits、Windows 11 64bits(8G内存,i5处理器)
