　　MV-CL042-91FM

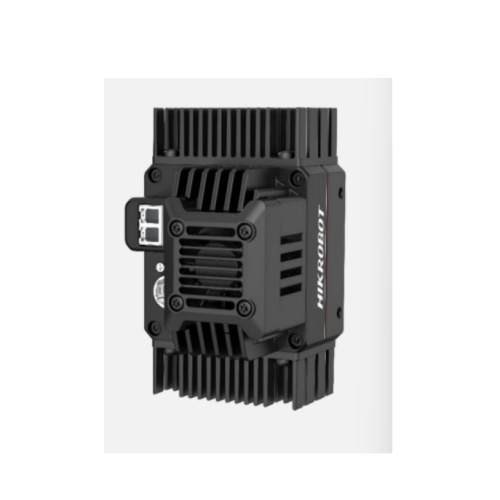

　　海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机

　　MV-CL042-91FM工业线阵相机，采用4096x2线黑白CMOS Sensor，支持XoF光口传输，行频可达195kHz，集成多种zui的新的ISP图像处理技术，兼具高速、高精度、高性能等特点。

　　MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 功能特性：

　　丰富的 ISP 图像处理技术，支持手动调节Gamma 校正、平场校正、LUT、黑电平调节等

　　提供1路XoF光口，支持多种灵活的曝光和采集方式，zui高行频可达195kHz

　　多路双向可配置I/O接口，输入/输出可灵活配置

　　结构设计紧凑，正面板和侧面板均有安装孔，可灵活安装

　　散热片可拆卸，适应非高温的狭窄安装场景

　　应用行业

　　新能源、3C、卫材、纺织、铁路等

　　相关配件

　　XoF 光口采集卡：MV-GS1002F、MV-GS1004F（不含光模块）

　　XoF 光口采集卡光模块：MV-AC10G-SFP

　　XoF 光纤跳线：MV-AC10G-2LC-2LC-ST

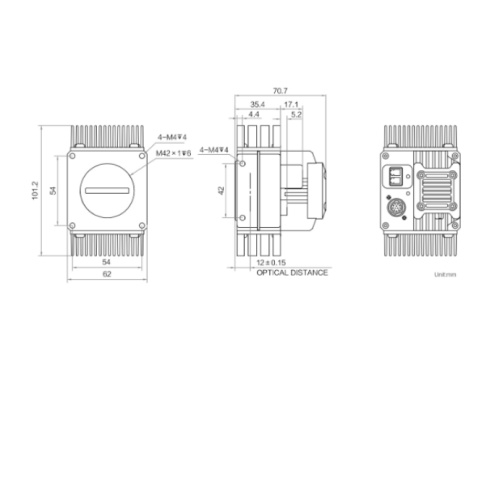

　　MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 产品尺寸图：

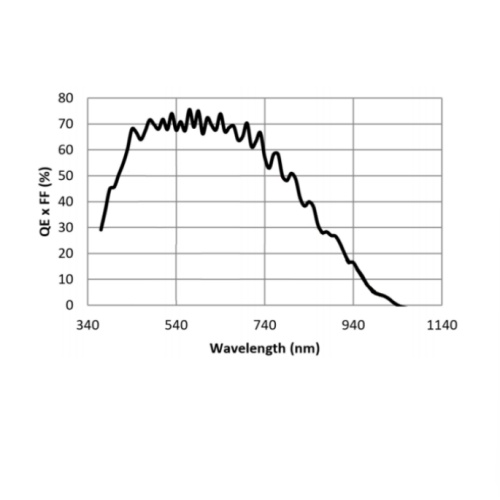

　　MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 Sensor 响应曲线：

　　订货型号

　　MV-CL042-91FM

　　MV-CL042-91FM 海康机器人4096像素，像元7μm×7μm，行频可达195kHz，XoF光口黑白工业线阵相机 技术参数：

　　型号

　　参数

　　MV-CL042-91FM

　　4096像素XoF光口黑白工业线阵相机

　　性能

　　传感器类型 CMOS

　　像元尺寸 7μm×7μm

　　分辨率 4096×2

　　成像模式 支持 1-Line、2-

　　zui大行频 195kHz（1-Line）、100kHz（2-）

　　传输模式 1Link

　　动态范围 67.6dB

　　信噪比 40.1dB

　　增益 1.0×，1.4×，1.6×，2.4×，3.2×

　　曝光时间 3μs~10ms

　　快门模式 支持自动曝光、手动曝光、一键曝光控制曝光

　　黑白/彩色 黑白

　　像素格式 Mono 8/10/12

　　Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 支持水平镜像

　　触发模式 外触发，内触发

　　外触发模式 行触发，帧触发，行+帧触发

　　电气特性

　　数据接口 LC光纤接口

　　数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分

　　供电 12~24VDC

　　典型功耗 8.8W@12VDC

　　结构

　　镜头接口 M42*1，法兰后焦 12 mm；可通过转接环转接至 F 口镜头

　　外形尺寸 101.2mm×62mm×70.7mm

　　重量 约 300g

　　IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃

　　湿度 5% ~ 90%RH 无冷凝

　　一般规范

　　软件 MVS

　　操作系统 Windows 7/10 32/64bits，Windows 11 64bits

　　协议/标准 XoFLink，GenlCam

　　认证 CE，RoHS，KC
