海康机器人4096像素4k 7μm两线XoF单光口彩色工业线阵相机
MV-CL042-91FC工业线阵相机，采用4096x2线彩色CMOS Sensor，支持XoF光口传输，行频可达100 kHz，集成多种zui新的ISP图像处理技术，兼具高速、高精度、高性能等特点。
MV-CL042-91FC 海康机器人4096像素4k 7μm两线彩色XoF单光口彩色工业线阵相机 功能特性：
丰富的ISP图像处理技术，支持手动调节Gamma 校正、平场校正、LUT、黑电平调节等
提供1路XoF光口，支持多种灵活的曝光和采集方式，zui高行频可达100kHz
多路双向可配置I/O接口，输入/输出可灵活配置
结构设计紧凑，正面板和侧面板均有安装孔，可灵活安装
散热片可拆卸，适应非高温的狭窄安装场景

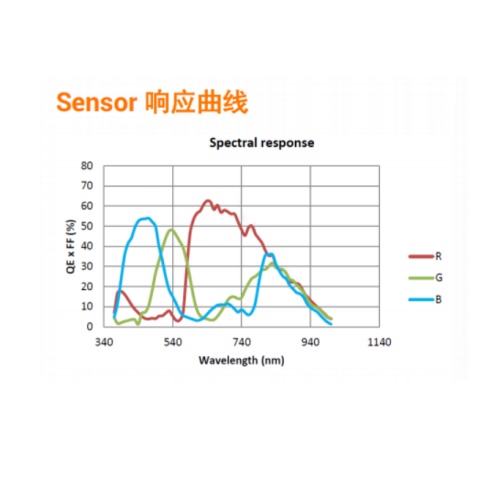

MV-CL042-91FC 海康机器人4096像素4k 7μm两线彩色XoF单光口彩色工业线阵相机 Sensor响应曲线：
应用行业：
新能源、3C、卫材、纺织、铁路等。
订货型号
MV-CL042-91FC
相关配件：
XoF 光口采集卡：MV-GS1002F、MV-GS1004F（不含光模块）
XoF 光口采集卡光模块：MV-AC10G-SFP
XoF 光纤跳线：MV-AC10G-2LC-2LC-ST
MV-CL042-91FC 海康机器人4096像素4k 7μm两线彩色XoF单光口彩色工业线阵相机 技术参数：
型号参数
MV-CL042-91FC
4096像素 XoF光口黑白工业线阵相机
性能
传感器类型 CMOS
像元尺寸 7μm×7μm
分辨率 4096×2
成像模式 支持 1-Line
zui大行频 基础行频：98kHz@ RGB 8/BGR 8、100 kHz@Mono 8/10/12 /Bayer RG 8/10/12 /Bayer RBGG 8
ROI 提行频后：100kHz
传输模式 1Link
动态范围 65.6dB
信噪比 40dB
增益 1.0×，1.4×，1.6×，2.4×，3.2×
曝光时间 3μs~10ms
快门模式 支持自动曝光、手动曝光、一键曝光控制曝光
黑白/彩色 彩色
像素格式
Mono 8/10/12
Bayer RG 8/10/12
RGB 8，BGR 8
Bayer RBGG 8
Binning 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4
镜像 支持水平镜像
触发模式 外触发，内触发
外触发模式 行触发，帧触发，行+帧触发
电气特性
数据接口 LC 光纤接口
数字 I/O 12-pin P10 接头提供供电和 I/O：4 路可配置输入输出（Line 0/1/3/4），支持单端/差分
供电 12~ 24VDC
典型功耗 9W@12VDC
结构
镜头接口 M42*1，法兰后焦 12 mm；可通过转接环转接至 F 口镜头
外形尺寸 101.2mm×62mm×70.7mm
重量 约 300g
IP 防护等级 IP40（正确安装镜头以及线缆的情况下）
温度 工作温度-20 ~ 55℃，储藏温度-30 ~ 80℃
湿度 5%~90%RH 无冷凝
一般规范
软件 MVS
操作系统 Windows XP/7/10/11 32/64bits
协议/标准 XoFLink，GenlCam
认证 CE，RoHS，KC
MV-CL042-91FC 海康机器人4096像素4k 7μm两线彩色XoF单光口彩色工业线阵相机 外形尺寸：
