　　海康机器人2100万像素Gpixel Gsprint4521 CMOS全局快门541fps XoFLink光口黑白工业面阵相机

　　MV-CH210-90Q2M型面阵相机搭配Gpixel Gsprint4521 CMOS全局快门传感器，像元尺寸大，图像质量优异。通过2路光口快速实时传输非压缩数据，满分辨率下zui高帧率可达541fps。

　　MV-CH210-90Q2M 海康机器人2100万像素Gpixel Gsprint4521 CMOS全局快门541fps XoFLink光口黑白工业面阵相机 功能特性：

　　分辨率5120×4096，像元尺寸4.5μm

　　全局快门CMOS，动态范围高，信噪比好，图像质量优异

　　支持 Binning、多组 LSC 轮询等ISP功能

　　使用2个50G光纤接口传输数据

　　M58光学接口，可通过转接环转接F口镜头

　　MV-CH210-90Q2M 海康机器人2100万像素Gpixel Gsprint4521 CMOS全局快门541fps XoFLink光口黑白工业面阵相机 相关配件：

　　50Gbps光口采集卡：MV-GQ1001（不含光模块）

　　光口采集卡光模块：MV-AC100G-QSFP28

　　光纤跳线：MV-AC100G-MPO-MPO-ST

　　订货型号：

　　MV-CH210-90Q2M-M58S-NF

　　应用行业：

　　PCB AOI、3D 应用、电子半导体、运动捕捉等。

　　MV-CH210-90Q2M 海康机器人2100万像素Gpixel Gsprint4521 CMOS全局快门541fps XoFLink光口黑白工业面阵相机 Sensor 响应曲线：

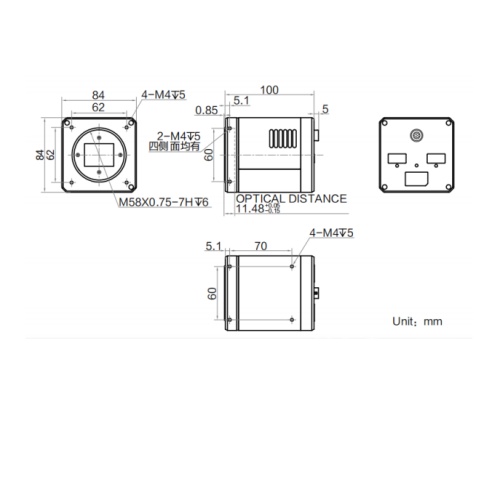

　　MV-CH210-90Q2M 海康机器人2100万像素Gpixel Gsprint4521 CMOS全局快门541fps XoFLink光口黑白工业面阵相机 外形尺寸:

　　MV-CH210-90Q2M 海康机器人2100万像素Gpixel Gsprint4521 CMOS全局快门541fps XoFLink光口黑白工业面阵相机 技术参数：

　　型号参数

　　MV-CH210-90Q2M

　　2100 万像素 CMOS XoFLink 光口工业面阵相机

　　性能

　　传感器类型 CMOS，全局快门

　　传感器型号 Gpixel Gsprint4521

　　像元尺寸 4.5μm×4.5μm

　　靶面尺寸 23.04mm×18.43mm

　　分辨率 5120×4096

　　zui大帧率 541fps@5120×4096 Mono 8

　　动态范围 65dB

　　信噪比 43dB

　　增益 1.0x，2.0x，4.0x

　　曝光时间 1 μs ~ 10 sec

　　快门模式 支持自动曝光、手动曝光、一键曝光模式

　　黑白/彩色 黑白

　　像素格式 Mono 8

　　Binning 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　下采样 支持 1 × 1，1 × 2，1 × 4，2 × 1，2 × 2，2 × 4，4 × 1，4 × 2，4 × 4

　　镜像 支持水平镜像，垂直镜像输出

　　电气特性

　　数据接口 相机端 2个QSFP+接口

　　数字 I/O 12-pin P10 接头提供电源及 I/O：1 路光耦隔离输入（Line 0），1 路光耦隔离输出（Line

　　1），1 路双向可配置非隔离 I/O（Line 2），1 路 RS-232

　　供电 24VDC

　　典型功耗 33W@24VDC

　　结构

　　镜头接口 M58*0.75

　　外形尺寸 84mm×84mm×100mm

　　重量 约1153g

　　IP 防护等级 IP40（正确安装镜头以及线缆的情况下）

　　温度 工作温度 0℃ ~ 40℃，储藏温度-30℃ ~ 70℃

　　湿度 20% ~ 95%RH 无冷凝

　　一般规范

　　软件 MVS

　　操作系统 Windows 7/10/11 32/64bits

　　协议/标准 XoFLink，GenICam

　　认证 RoHS
